quel cable pour un visiophone ?

Pour un visiophone, le bon câble dépend surtout de deux choses, la distance entre la platine de rue et le moniteur, et la section des conducteurs pour éviter chutes de tension, image instable ou gâche qui « colle ». En pratique, un câble type AWG24 (0,6 mm²) jusqu’à 30 m, AWG20 (0,9 mm²) jusqu’à 100 m, ou un U1000-RV2 4 paires en 1,5 mm² jusqu’à 250 m couvre la plupart des cas, en respectant la notice du fabricant.

La tentation du câble téléphone existe encore, parce qu’il est facile à trouver. Mauvaise idée sur un visiophone : section trop faible et sensibilité aux perturbations, surtout si le trajet longe une alimentation 230 V. Et si la solution était simplement de dimensionner le câble comme un « vrai » lien technique, au même titre qu’un moteur de portail ou une gâche ?

Quel câble choisir pour un visiophone selon la distance (tableau clair)

Un visiophone transporte de l’alimentation et des signaux. Plus la distance augmente, plus la résistance du conducteur grimpe, et plus les symptômes apparaissent vite : image qui saute, son parasité, ou commande d’ouverture qui ne tient pas.

Voici des repères pratiques pour préparer l’achat. Le réflexe gagnant reste de croiser ces valeurs avec la notice du modèle, car certains systèmes « 2 fils » sont plus exigeants que d’autres.

Distance platine moniteur	Type de câble conseillé	Section indicative	Pourquoi c’est cohérent
Jusqu’à 30 m	AWG24GR, 2 paires	≈ 0,6 mm²	Limite les pertes sur une liaison courte, tout en restant facile à passer en gaine.
Jusqu’à 100 m	AWG20GR, 2 paires	≈ 0,9 mm²	Réduit la chute de tension, utile si une gâche électrique est pilotée.
Jusqu’à 250 m	U1000-RV2, 4 paires	1,5 mm²	Conçu pour des longueurs élevées, plus tolérant sur les alimentations et commandes.

Pourquoi la section change tout (et comment repérer les mauvais symptômes)

Quand la section est trop faible, le visiophone peut fonctionner… puis devenir capricieux. Typiquement, l’image se fige au moment où la gâche consomme, ou le son grésille quand l’éclairage extérieur s’allume.

Un test simple aide à trancher : si le problème arrive surtout lors de l’ouverture de porte/portail, la piste « chute de tension dans les fils » devient très probable. L’insight à garder : ce n’est pas l’écran qui fatigue, c’est la ligne qui s’essouffle.

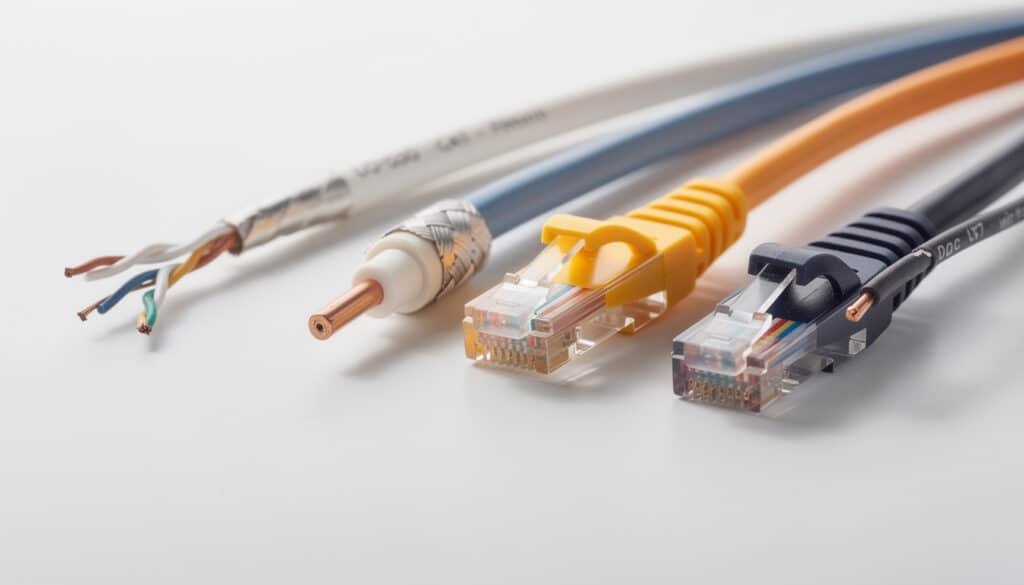

Câble téléphone, câble électrique : ce qui marche (et ce qui piège)

Pour un interphone audio, certains montages acceptent du câble téléphonique 2 fils sur de courtes distances. Sur un visiophone, c’est souvent la source des ennuis, car la section est faible et l’isolation n’est pas pensée pour cohabiter sereinement avec d’autres réseaux dans une même gaine.

Autre piège courant : faire courir la liaison du portier dans la même goulotte qu’une alimentation 230 V. Le résultat peut ressembler à une « friture » audio ou une image perturbée. L’idée n’est pas de dramatiser : juste de séparer les chemins ou d’utiliser un câble adapté et bien isolé.

Cas concret : la maison de Nina, image instable tous les soirs

Dans une maison avec portail à 45 m, la liaison avait été tirée avec un câble fin “qui traînait” au garage. Tout semblait correct en journée, puis l’image se dégradait le soir, pile quand l’éclairage extérieur et la motorisation étaient sollicités.

Après remplacement par une section plus généreuse et un passage de câble éloigné de l’alimentation du portail, le souci a disparu. Le détail qui change tout : un visiophone se câble comme un équipement de sécurité, pas comme un simple carillon.

Interphone vs visiophone : les règles de câblage ne sont pas les mêmes

Les deux gèrent l’accès, mais l’interphone audio se contente d’une communication voix et d’une commande d’ouverture. Le visiophone ajoute la vidéo et, selon les modèles, une électronique plus sensible aux pertes et aux interférences.

Repères utiles pour un interphone (audio), quand la notice ne dit rien de plus précis :

• Entre 5 m et 25 m : câble téléphonique 2 fils 6/10e ou câble électrique 0,5 mm².
• Entre 25 m et 50 m : câble électrique 0,75 à 0,9 mm².
• Jusqu’à 100 m : câble électrique 1,5 mm².
• Si la commande de gâche est énergivore : prévoir une section supérieure ou une alimentation dédiée selon la notice.

Le point à retenir : l’audio pardonne plus que la vidéo, mais la distance finit toujours par se rappeler au bon souvenir du câble.

Pose et raccordement : les détails qui évitent les retours au SAV

Un visiophone se vit au quotidien. Une platine trop basse oblige à se pencher, trop haute coupe les visages. Une hauteur autour de 1,60 m du sol reste un repère simple pour cadrer correctement.

Autre détail très concret : éviter une orientation plein sud si possible. En contre-jour, même un bon capteur peut peiner et rendre les visages difficiles à lire. La phrase-clé ici : une bonne image commence avant le câble, au moment du placement.

Checklist rapide avant d’acheter la bobine

• Mesurer le trajet réel (avec les détours), pas la distance “à vol d’oiseau”.
• Lire la notice : certains systèmes 2 fils imposent une section minimale et une longueur max.
• Identifier la présence d’une gâche ou d’un portail : l’appel de courant change la donne.
• Éviter les parcours parallèles au 230 V sur de longues portions, ou prévoir une séparation.
• Prévoir 10 % de marge de longueur pour les raccordements et réserves en boîtier.

Besoin d’aligner le projet avec un portail motorisé ? Un détour utile existe aussi côté budget et contraintes de pose, par exemple via les repères de prix pour un portail électrique avec pose.

Quand passer par un pro ou un fournisseur spécialisé (sans se tromper de cible)

Un visiophone peut se poser soi-même si le cheminement est simple et si la notice est claire. Dès qu’il y a longue distance, cohabitation avec d’autres réseaux, ou intégration à une motorisation de portail, l’intervention d’un électricien ou d’un installateur spécialisé peut sécuriser le résultat, surtout pour le respect des règles de cheminement et de protection des conducteurs.

Côté achat, un fournisseur orienté électricité facilite souvent le choix (références normalisées, longueurs, gaines, accessoires). L’objectif est juste d’éviter le “câble de hasard” et de repartir avec une référence adaptée à la distance. Pour ceux qui réfléchissent à une installation plus large autour de l’accès, un aperçu pratique se trouve aussi ici : motoriser un portail avec le bon moteur. L’insight final : un câblage propre fait gagner du temps, même quand tout fonctionne du premier coup.

Quel câble faut-il éviter absolument pour un visiophone ?

Le câble téléphonique est à éviter sur un visiophone : section souvent trop faible et sensibilité accrue aux parasites, surtout si la liaison longe du 230 V. Préférer un câble aux sections adaptées (ex. AWG24/AWG20 ou équivalent indiqué par la notice).

Quelle section choisir si la platine est à 80–90 m du moniteur ?

Autour de 80–90 m, un câble type AWG20GR (≈ 0,9 mm²) en 2 paires est un repère courant pour limiter la chute de tension. La règle pratique reste de vérifier la longueur max et la section mini exigées par le fabricant du visiophone.

Pourquoi l’image se brouille quand la gâche s’ouvre ?

L’ouverture de gâche peut provoquer un appel de courant qui fait chuter la tension sur une section trop faible ou un câble trop long. Résultat : l’électronique vidéo décroche brièvement (image qui saute, son qui grésille). Augmenter la section, raccourcir le trajet, ou séparer l’alimentation selon la notice règle souvent le problème.

À quelle hauteur installer la platine de rue d’un visiophone ?

Une hauteur autour de 1,60 m du sol est un repère courant pour cadrer les visages sans effort. Éviter aussi une orientation plein sud si possible pour limiter le contre-jour et garder une image lisible.
