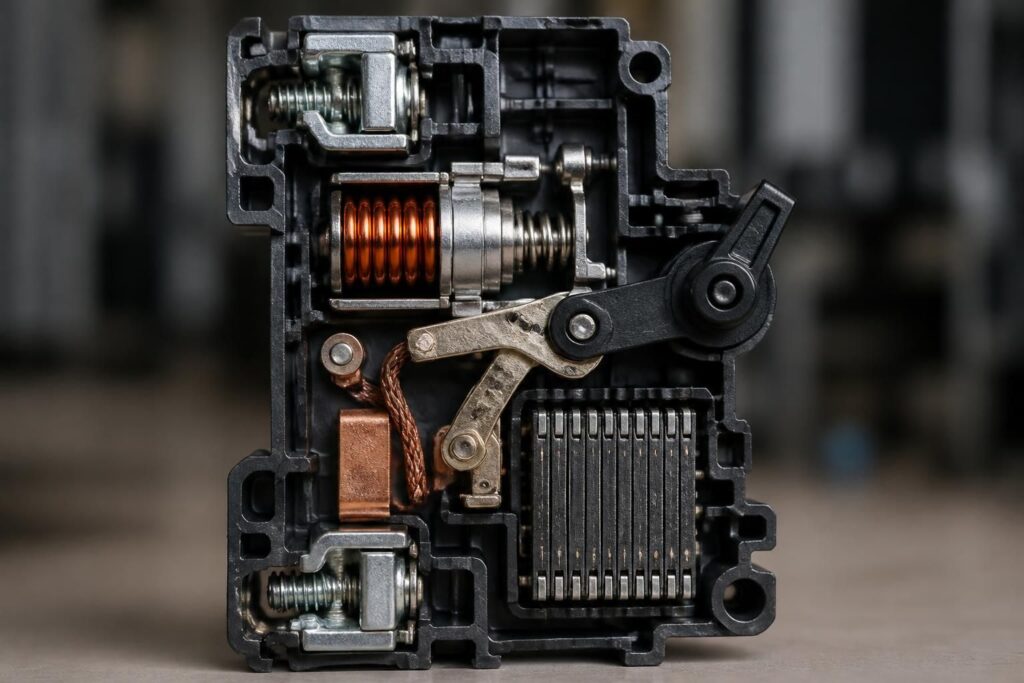

Tout savoir sur le fonctionnement d’un disjoncteur magnétothermique

Le disjoncteur magnétothermique coupe le courant quand une ligne subit une surcharge ou un court-circuit. Son fonctionnement repose sur deux protections distinctes et complémentaires : une partie thermique, qui réagit à un échauffement progressif, et une partie magnétique, qui déclenche presque instantanément face à une surintensité brutale.

Concrètement, c’est l’organe qui évite qu’un câble chauffe trop, qu’un appareil tire un courant anormal, ou qu’un défaut franc dégrade le tableau électrique. Pour bien le comprendre, il faut regarder son principe, ses courbes de déclenchement, son calibre et les erreurs de choix qui coûtent cher au quotidien.

Le fonctionnement d’un disjoncteur magnétothermique en pratique

Le principe est simple sur le papier. Le courant traverse l’appareil en permanence, et le disjoncteur compare ce passage à la valeur qu’il peut accepter sans danger pour la ligne. Si l’intensité dépasse le seuil prévu, il ouvre le circuit.

La partie thermique agit avec un bilame. Quand le courant reste trop élevé pendant un certain temps, ce bilame chauffe, se déforme, puis déclenche l’ouverture. C’est la protection adaptée aux surcharges, par exemple quand plusieurs appareils fonctionnent sur une même ligne jusqu’à faire chauffer les conducteurs.

La partie magnétique agit autrement. Une bobine crée un champ électromagnétique qui devient assez fort pour déclencher immédiatement si le courant grimpe brutalement. C’est le cas typique d’un court-circuit, quand deux conducteurs entrent en contact de façon anormale. La coupure doit alors être quasi instantanée.

Ce double mécanisme explique pourquoi un seul module suffit à couvrir deux risques très différents. Et si la sécurité d’un tableau tenait justement à cette alliance discrète entre lente montée en température et réaction éclair ?

Ce qui se passe lors d’une surcharge électrique

Une surcharge n’a rien de spectaculaire au départ. Un radiateur d’appoint, une bouilloire, un four et quelques prises bien remplies peuvent suffire à tirer plus de courant que prévu sur la même ligne. Le câble chauffe alors progressivement.

Le disjoncteur thermique laisse passer un léger dépassement pendant un temps limité, ce qui évite des coupures inutiles au moindre appel normal. Puis il déclenche si l’échauffement dure. C’est un point clé : il ne coupe pas « au hasard », il suit une logique liée au temps et à l’intensité.

Dans un logement, un circuit de prises en 2,5 mm² est souvent protégé par un disjoncteur de 20 A, conformément aux usages de la norme NF C 15-100 pour les installations domestiques en France. Si un calibre plus élevé est posé sur une section trop faible, le fil peut chauffer avant que la protection n’agisse. C’est là que l’erreur devient dangereuse.

L’autre scénario est plus violent. Lors d’un court-circuit, l’intensité bondit en une fraction de seconde. Le mécanisme magnétique ne cherche pas à temporiser. Il coupe immédiatement pour limiter les dégâts sur la ligne et les équipements.

Cette réactivité fait toute la différence dans un atelier, une cuisine ou un local technique. Un défaut sur un câble d’appareil électroménager, une connexion mal serrée ou une isolation endommagée peut provoquer ce pic soudain. La vitesse de coupure protège autant le matériel que l’installation.

Rôle thermique, rôle magnétique, quelles différences utiles au quotidien ?

Les deux protections n’analysent pas le même problème. C’est pourquoi les confondre conduit souvent à de mauvais choix au tableau. Une ligne qui saute après plusieurs minutes n’envoie pas le même signal qu’une coupure instantanée au démarrage.

Pour y voir clair, quelques repères suffisent :

• Protection thermique : réagit aux surcharges prolongées et à l’échauffement du circuit.
• Protection magnétique : réagit aux courts-circuits et aux hausses très brusques d’intensité.
• Déclenchement différé : normal sur une surcharge légère et temporaire.
• Déclenchement immédiat : fréquent en cas de défaut franc ou d’appel de courant mal géré.
• Analyse du contexte : le moment où le disjoncteur tombe aide à identifier la cause.

Exemple concret. Sur une ligne de garage, une perceuse puissante qui fait tomber le disjoncteur à l’allumage peut orienter vers une courbe mal adaptée. À l’inverse, une ligne de prises salon qui coupe après vingt minutes avec plusieurs appareils branchés pointe souvent une surcharge classique. Le détail du moment de coupure donne déjà une piste fiable.

Comment lire un déclenchement sans se tromper

Le bon réflexe consiste à observer ce qui se passait juste avant la coupure. Au démarrage d’un moteur, d’un compresseur ou d’une pompe, un appel de courant peut être normal. Sur une longue durée d’usage, c’est plutôt la charge cumulée qui compte.

Un cas fréquent dans les petites rénovations : une ligne anciennement prévue pour peu d’équipements alimente désormais un congélateur, un sèche-linge et des prises supplémentaires. Le disjoncteur fait alors son travail. Le problème ne vient pas toujours de lui.

Quand les déclenchements se répètent, mieux vaut éviter le geste réflexe qui consiste à « remettre plus gros ». Augmenter le calibre sans vérifier la section des conducteurs et l’usage réel du circuit expose à un échauffement caché. La sécurité se joue souvent dans ces détails discrets.

Calibre, courbes B C D, pouvoir de coupure : les critères à connaître

Choisir un disjoncteur magnétothermique ne se limite pas à l’ampérage affiché en façade. Il faut croiser plusieurs données : calibre nominal, courbe de déclenchement et pouvoir de coupure. Ce trio conditionne la cohérence de la protection.

Le calibre, exprimé en ampères, indique la valeur de courant supportée en service normal. La courbe précise la sensibilité de la partie magnétique face aux appels de courant. Le pouvoir de coupure, exprimé en kA, indique le courant maximal de défaut que l’appareil peut interrompre sans danger. Dans le résidentiel, on rencontre souvent des valeurs comme 3 kA, 4,5 kA ou 6 kA selon le matériel et l’environnement d’installation.

Repère	Ce qu’il indique	Usage courant	Point de vigilance
Calibre 10 A	Intensité nominale admissible	Souvent éclairage selon le circuit	À vérifier avec la section des fils
Calibre 16 A	Protection de ligne modérée	Prises ou circuits dédiés selon configuration	Ne pas confondre avec la puissance de l’appareil
Calibre 20 A	Protection plus élevée	Prises, lave-linge ou circuits dédiés selon NF C 15-100	Exige un câblage compatible
Courbe B	Déclenchement magnétique plus sensible	Charges à faible courant d’appel	Peut être trop sensible pour certains moteurs
Courbe C	Compromis le plus fréquent	Usage domestique et tertiaire courant	À confirmer selon l’équipement branché
Courbe D	Accepte des appels plus forts	Moteurs, compresseurs, machines	À réserver aux besoins justifiés

Dans beaucoup de tableaux résidentiels, la courbe C domine. Elle convient à la majorité des circuits classiques. La courbe B peut être choisie pour des charges peu sujettes aux appels de courant. La courbe D vise des équipements comme certains moteurs, pompes ou machines-outils qui démarrent fort.

Le pouvoir de coupure, lui, est trop souvent ignoré. Pourtant, il doit être adapté au niveau de courant de court-circuit possible sur l’installation. Un appareil mal dimensionné peut ne pas assurer sa mission dans un défaut sévère. C’est moins visible qu’un calibre, mais tout aussi concret.

Comment choisir sans surdimensionner

Le bon ordre de décision est simple. D’abord, identifier la section du câble. Ensuite, vérifier l’usage réel du circuit. Enfin, choisir le calibre et la courbe qui correspondent aux caractéristiques de la ligne et de l’équipement.

Pour un particulier, quatre questions évitent déjà beaucoup d’erreurs :

• Quelle est la section des conducteurs sur ce circuit ?
• Le circuit alimente-t-il des prises, de l’éclairage ou un appareil dédié ?
• Y a-t-il un moteur ou un fort appel de courant au démarrage ?
• Le déclenchement actuel survient-il immédiatement ou après plusieurs minutes ?

Sur une rénovation partielle, les étiquettes du tableau ne suffisent pas toujours. Un repérage réel des lignes peut éviter de poser un disjoncteur mal adapté à une installation ancienne. C’est souvent à ce moment-là que le diagnostic gagne en précision.

Installation, contrôle et erreurs fréquentes au tableau électrique

Le disjoncteur magnétothermique se place généralement dans le tableau, sur rail DIN, en protection d’un circuit donné. Il ne remplace pas le disjoncteur de branchement fourni dans le cadre du raccordement au réseau, et il ne remplace pas non plus la protection différentielle, qui détecte les fuites de courant vers la terre.

Une confusion classique consiste à croire qu’un seul appareil protège tout. En réalité, les fonctions se répartissent : le différentiel protège contre certains défauts d’isolement, le magnétothermique protège contre les surintensités. Les deux travaillent ensemble, mais ne font pas la même chose.

Les erreurs les plus courantes reviennent souvent sur le terrain :

• Choisir un calibre trop élevé pour la section de câble en place.
• Ignorer la courbe alors qu’un moteur provoque un fort appel au démarrage.
• Mal serrer les connexions, ce qui favorise l’échauffement.
• Remplacer à l’identique sans diagnostic quand l’ancien disjoncteur déclenchait pour une vraie raison.
• Oublier la coordination avec l’interrupteur différentiel et le reste du tableau.

Un cas parlant : dans un studio rénové rapidement, une plaque de cuisson portable et plusieurs appareils de cuisine étaient branchés sur une ligne de prises standard. Le disjoncteur coupait régulièrement en soirée. Le vrai correctif n’était pas de changer seulement le module, mais de revoir la répartition des usages et, si nécessaire, de créer un circuit dédié. L’installation raconte toujours quelque chose.

Quand faire appel à un professionnel ou à des outils spécialisés

Dès qu’il existe un doute sur la section des conducteurs, la conformité du tableau ou le niveau de courant de court-circuit, l’intervention d’un électricien qualifié apporte une réponse fiable. C’est encore plus vrai en rénovation, où les circuits anciens réservent parfois des surprises derrière des gaines ou des dérivations peu lisibles.

Pour les logements, les ateliers et les petits sites tertiaires, certains fabricants proposent des logiciels de dimensionnement et des catalogues techniques détaillant courbes, calibres et compatibilités. Ces outils aident à comparer les références sans improviser. Ils ne remplacent pas un diagnostic sur place, mais ils rendent le choix plus cohérent.

Le recours à un distributeur spécialisé peut aussi simplifier la sélection du bon pouvoir de coupure ou d’une gamme compatible avec le tableau existant. Ce n’est pas une question de marque à tout prix. C’est une question d’adéquation entre le besoin réel et la protection posée.

Reconnaître un disjoncteur adapté à son usage domestique ou technique

Un bon disjoncteur magnétothermique ne se juge pas seulement à son prix. Il faut regarder ses marquages, sa compatibilité avec le tableau, sa qualité de connexion et la cohérence de ses caractéristiques avec le circuit protégé.

Dans une maison, les besoins diffèrent entre un circuit d’éclairage, une ligne de prises cuisine, un chauffe-eau ou une motorisation de portail. Dans un atelier, la logique change encore, car les démarrages de machines imposent parfois une courbe plus tolérante. Le bon produit est celui qui coupe au bon moment, pas celui qui laisse tout passer ni celui qui saute sans arrêt.

Les marquages utiles à vérifier sur la face avant sont généralement les suivants :

• Le calibre en ampères.
• La courbe de déclenchement, souvent B, C ou D.
• Le pouvoir de coupure en kA.
• La tension assignée, souvent adaptée aux réseaux domestiques courants.
• La conformité aux normes produit, notamment la série EN 60898 pour les disjoncteurs domestiques et analogues.

Pour un achat ou un remplacement, mieux vaut partir d’une photo nette du tableau, relever les références visibles et noter les symptômes. Cette petite préparation évite bien des allers-retours. Le temps gagné se voit tout de suite sur le chantier comme à la maison.

Quelle est la différence entre un disjoncteur magnétothermique et un différentiel ?

Le magnétothermique protège contre les surcharges et les courts-circuits. Le différentiel détecte les fuites de courant vers la terre et aide à protéger les personnes contre les défauts d’isolement. Les deux fonctions sont complémentaires.

Pourquoi un disjoncteur saute-t-il au démarrage d’un appareil ?

Le démarrage peut créer un appel de courant élevé, fréquent avec un moteur, un compresseur ou certaines machines. Si la courbe de déclenchement est trop sensible ou si le circuit est mal dimensionné, la coupure peut être immédiate.

Peut-on remplacer un 16 A par un 20 A ?

Pas automatiquement. Il faut d’abord vérifier la section des conducteurs, l’usage du circuit et la conformité de l’installation. Augmenter le calibre sans contrôle peut réduire la protection du câblage et créer un risque d’échauffement.

Un disjoncteur magnétothermique protège-t-il toute la maison ?

Non. Dans un tableau domestique, il protège généralement un circuit précis, comme l’éclairage, les prises ou un appareil dédié. La protection générale et la protection différentielle répondent à d’autres fonctions dans l’installation.
