Pour brancher une plaque induction à 4 fils, le schéma le plus courant relie deux phases sur L1 et L2, le neutre sur N, et la terre sur la borne dédiée (⏚). La règle d’or: suivre le plan de câblage du fabricant (souvent gravé sous la plaque ou collé dans le compartiment du bornier), car les pontages changent selon l’alimentation disponible (mono ou tri).
Quatre fils qui sortent d’une plaque neuve, trois conducteurs au mur, et le doute s’invite dans la cuisine. Et si la solution était plus simple qu’il n’y paraît ? Entre codes couleur, bornes L/N/terre, section de câble et protections au tableau, quelques repères concrets suffisent pour éviter le disjoncteur qui saute… et les erreurs qui coûtent cher.
Pas le temps de tout lire ? Voici un résumé
Les points à vérifier avant de toucher au bornier, puis les connexions typiques d’une plaque 4 fils.
- Couper au tableau, puis contrôler l’absence de tension au multimètre avant toute manipulation au bornier
- Plaque 4 fils: 2 phases (souvent marron/noir), 1 neutre (bleu), 1 terre (vert/jaune) à raccorder sur L1/L2/N/⏚
- Circuit dédié requis, souvent disjoncteur 32 A et câble 3G6 ou 5G6 selon configuration, selon NF C 15-100
- Respecter le schéma constructeur et les pontages, sinon dysfonctionnement, chauffe des bornes ou déclenchements

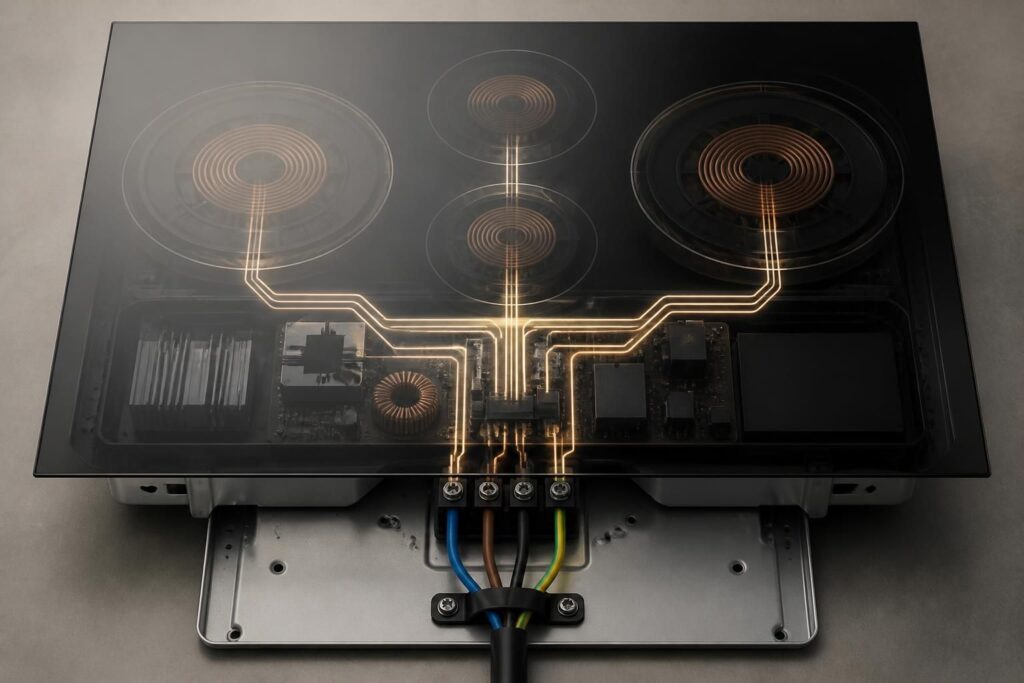

Schéma de branchement plaque induction 4 fils: identifier les conducteurs sans se tromper
Une plaque dite « 4 fils » sort généralement avec deux phases, un neutre et une terre. Cette architecture vise à mieux répartir l’intensité quand la plaque dépasse les puissances habituelles des modèles d’entrée de gamme.
Dans un cas concret, une cuisine rénovée avec une plaque annoncée à 7,4 kW peut déjà justifier une alimentation plus robuste. Quand la puissance grimpe (certaines plaques montent autour de 10 à 11 kW selon modèles), la répartition sur deux conducteurs de phase limite l’échauffement et les déclenchements.
Codes couleur et bornes L1/L2/N/terre: le pense-bête qui évite l’inversion
En France, la logique la plus fréquente reste lisible grâce aux couleurs normalisées: bleu pour le neutre, vert/jaune pour la terre. Les phases sont souvent marron/noir (ou noir/noir selon fabricant).
Sur le bornier, la correspondance attendue se lit en clair:
- L1 : phase 1
- L2 : phase 2 (selon schéma, parfois pontée avec L1 en monophasé)
- N : neutre (parfois N1/N2 avec pontage)
- ⏚ : terre
Le détail qui change tout: le schéma peut demander de ponter certaines bornes (petites barrettes métalliques) pour passer d’un montage à un autre. Sans ce pontage, la plaque peut s’allumer mais limiter la puissance, ou déclencher dès qu’une deuxième zone chauffe fort.
Branchement plaque induction 4 fils en monophasé ou triphasé: comprendre les pontages
Le mur n’offre pas toujours « ce que la plaque attend ». C’est là que le schéma constructeur sert de GPS: il indique clairement si la plaque accepte le 230 V monophasé avec pontages, ou le 400 V triphasé (ou 2P+N selon les cas).
Un exemple typique en rénovation: au mur, une arrivée 3 fils (phase, neutre, terre). La plaque sort 4 fils (deux phases). Dans certains schémas, les deux phases de la plaque sont alors raccordées sur la même phase d’alimentation (via bornier/connexion adaptée) parce que l’appareil est conçu pour fonctionner en 230 V avec répartition interne. Ce n’est pas un « bricolage », c’est un montage prévu, mais seulement si le fabricant l’autorise.
Cas pratique: mur en 3 fils, plaque en 4 fils, que faire exactement ?
Première étape: retrouver le schéma. Il est souvent gravé sous la table ou collé dans le logement du bornier. Ensuite, comparer avec l’installation: mono (phase+neutre+terre) ou tri (phases+neutre+terre).
Dans la configuration la plus fréquente (arrivée 230 V mono), le schéma demande souvent:
- un pontage L1-L2 côté plaque
- un pontage N1-N2 s’il existe deux bornes neutres
- raccordement de la phase murale sur L (ou L1/L2 pontés), neutre sur N, terre sur ⏚
- serrage au couple recommandé (ou serrage franc sans écraser le conducteur si couple non indiqué)
Le bon indicateur après remise sous tension: montée en puissance stable, sans odeur de chaud au bornier et sans déclenchement à l’allumage de deux foyers. Si un doute persiste, une vérification thermique après 10 minutes à puissance moyenne peut révéler un serrage insuffisant.
Norme NF C 15-100 et protections: le tableau Ă©lectrique qui suit la cadence
Pour une plaque à induction, la NF C 15-100 impose une logique simple: un circuit dédié et une protection adaptée à la puissance. En pratique domestique, on retrouve souvent un disjoncteur 32 A pour ce circuit, avec une section de câble cohérente (souvent 6 mm² quand la puissance l’exige).
Une plaque moderne ne « pardonne » pas les approximations: un câble trop fin ou un bornier mal serré peut chauffer, puis charbonner les connexions. Et dans une cuisine, l’humidité et les projections ajoutent une contrainte réelle.
Différentiel 30 mA type A: pourquoi il est souvent choisi pour l’induction
La protection différentielle 30 mA limite le risque d’électrisation en coupant rapidement en cas de fuite de courant. Pour les appareils avec électronique de puissance (dont l’induction), le type A est fréquemment recommandé car il gère certains défauts que le type AC ne détecte pas toujours de la même façon.
Pour comprendre le sujet sans jargon, le dossier différentiel type A: fonctionnement et cas d’usage aide à faire le tri entre prescriptions et bonnes pratiques.
Calibre du disjoncteur et section de câble: un duo à dimensionner
Le calibre dépend de la puissance et du schéma retenu. Beaucoup d’installations résidentielles partent sur 32 A en monophasé avec une section adaptée, mais ce n’est pas une règle universelle: certaines configurations en triphasé répartissent l’intensité différemment.
Ce raisonnement se retrouve dans d’autres équipements énergivores de la maison. L’article choisir un disjoncteur selon la puissance donne une méthode transposable: puissance, intensité, section, protection, puis validation par la notice.
| Point à contrôler | Valeur/repère courant | Risque si ignoré | Action simple |
|---|---|---|---|
| Circuit dédié | Oui, ligne réservée plaque | Coupures, échauffement sur circuit partagé | Vérifier au tableau et au plan de câblage |
| Protection disjoncteur | Souvent 32 A en mono (selon plaque) | Déclenchements ou protection insuffisante | Comparer puissance plaque et calibre installé |
| Différentiel | 30 mA, souvent type A | Moins bonne détection de certains défauts | Contrôler type et calibre sur l’interrupteur diff. |
| Section de câble | Souvent 6 mm² quand la puissance l’exige | Chauffe, chute de tension, bornier abîmé | Lire le schéma constructeur, mesurer la section |
Étapes de branchement plaque induction 4 fils: méthode simple et contrôles
Le raccordement se joue en trois temps: sécuriser, connecter, vérifier. Une intervention propre prend moins de temps qu’un dépannage après un bornier fondu.
Dans une scène très réaliste: cuisine en fin de chantier, la plaque est posée, mais le dernier côté du plan de travail n’est pas encore protégé. Un ruban de masquage et un plan de travail bien dépoussiéré évitent aussi les micro-débris qui se glissent dans le bornier ou sous les fixations.
Avant d’ouvrir le bornier: les vérifications qui comptent
- Couper l’alimentation au disjoncteur de branchement ou au disjoncteur du circuit plaque.
- Contrôler l’absence de tension au multimètre sur les conducteurs.
- Préparer les fils (dénudage propre, sans entailler le cuivre).
- Vérifier le serre-câble (anti-arrachement) sous la plaque: un câble qui tire sur les bornes, c’est une panne annoncée.
Une longueur de mou maîtrisée aide: assez pour ouvrir le bornier sans arracher, pas au point de laisser un nid de fils qui touche une partie chaude.
Raccorder selon le schéma fabricant: serrage, pontage, ordre
Le schéma impose l’ordre. Les phases vont sur L1/L2 (ou L ponté), le neutre sur N, la terre sur ⏚. Les pontages, quand ils sont demandés, doivent être posés exactement comme indiqué.
Un repère utile: après serrage, chaque conducteur doit résister à une traction légère. Si un fil vient, le serrage est insuffisant. Et une vis trop serrée peut cisailler des brins: le bon geste est ferme, net, sans brutalité.
Erreurs fréquentes et signes d’alerte après mise sous tension
Les erreurs se ressemblent, et les symptômes aussi. Un disjoncteur qui déclenche dès l’allumage signale souvent un pontage incorrect, un neutre mal placé, ou un défaut d’isolement lié à un fil abîmé.
Le test le plus parlant reste l’usage réel: deux zones à puissance moyenne, puis une montée sur une troisième. Si tout tient, la base est saine.
Les pièges classiques à éviter
- Inverser neutre et phase quand les couleurs au mur sont atypiques (anciennes rénovations).
- Oublier la terre ou la raccorder sur une borne non prévue.
- Utiliser une section insuffisante ou des dominos sous-dimensionnés.
- Brancher la plaque sur un circuit partagé (four + prises), puis subir des coupures à répétition.
- Négliger le serrage des bornes: le faux contact chauffe d’abord, lâche ensuite.
Un signe à prendre au sérieux: odeur de plastique chaud près du tiroir sous plaque. Dans ce cas, couper et inspecter le bornier sans attendre.
Quand faire appel à un électricien qualifié ou à un outil de diagnostic
Le branchement peut se faire seul quand l’installation est claire, que le schéma constructeur est présent, et que le tableau est déjà conforme. Mais dès qu’un doute apparaît sur le type d’alimentation (mono/tri), sur la section réelle du câble, ou sur l’état du tableau, l’intervention d’un électricien qualifié sécurise l’ensemble.
Des outils simples rendent aussi service: multimètre pour absence de tension, testeur de continuité de terre, tournevis isolés. Et pour une vision globale de la puissance disponible à la maison (plaque + ballon + véhicule électrique), les questions d’abonnement deviennent concrètes, comme expliqué dans comment dimensionner un abonnement électrique avec un gros équipement. L’idée n’est pas de surdimensionner, mais d’éviter l’empilement d’usages qui fait déclencher au mauvais moment.
Où trouver le schéma de branchement d’une plaque induction à 4 fils ?
Le schéma est souvent gravé sous la plaque ou collé à l’intérieur du compartiment du bornier. Il indique les bornes L1/L2/N/terre et les pontages selon mono ou tri.
Peut-on brancher une plaque 4 fils sur une arrivée murale 3 fils ?
Oui si le fabricant prévoit un montage en 230 V monophasé avec pontage (par exemple L1-L2). Les deux phases de la plaque peuvent alors être raccordées selon le schéma constructeur.
Quel disjoncteur pour une plaque Ă induction ?
Souvent un circuit dédié avec disjoncteur 32 A est utilisé en habitation, mais le choix dépend de la puissance de la plaque et du mode d’alimentation. La notice et la NF C 15-100 guident le dimensionnement.
Pourquoi un différentiel 30 mA type A est souvent recommandé ?
Parce que l’induction intègre de l’électronique de puissance. Le type A est fréquemment choisi pour une meilleure prise en compte de certains courants de défaut, avec une sensibilité 30 mA pour la protection des personnes.
Quels contrôles faire après le branchement ?
Tester chaque zone de cuisson, vérifier l’absence d’odeur de chaud, contrôler que le disjoncteur ne déclenche pas à l’usage, et inspecter le bornier après quelques minutes pour s’assurer qu’aucune borne ne chauffe.
