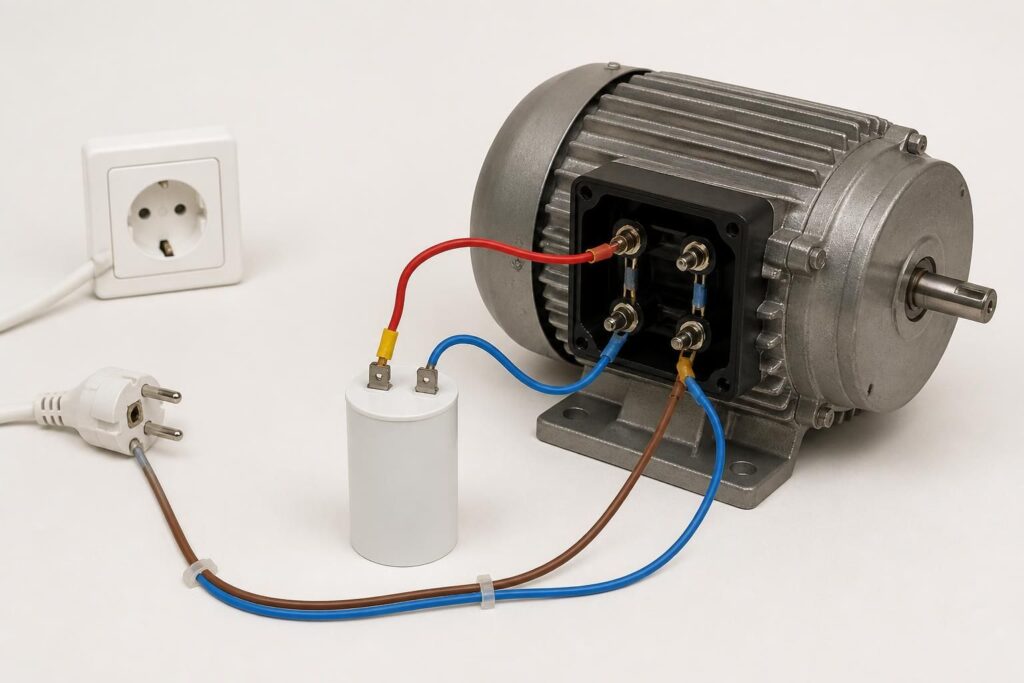

Le schéma de branchement d’un moteur électrique 220V avec condensateur repose sur un principe simple : l’alimentation arrive sur l’enroulement principal, tandis que le condensateur crée le décalage nécessaire sur l’enroulement auxiliaire pour lancer la rotation. Dans le cas le plus courant, la phase et le neutre alimentent deux bornes du moteur, puis le condensateur se raccorde entre la borne principale et la borne auxiliaire selon le plan du fabricant.
Le point décisif tient en peu de choses : bien identifier les bornes, choisir une capacité adaptée, protéger la ligne et vérifier le sens de rotation au premier essai. Et si la solution était plus simple qu’il n’y paraît ? Une fois la logique du circuit comprise, le câblage devient beaucoup plus lisible.
Pas le temps de tout lire ? Voici un résumé
- Un moteur monophasé 220V a besoin d’un condensateur pour créer le déphasage qui permet le démarrage autonome.
- Sur beaucoup de modèles, la phase et le neutre vont sur deux bornes moteur, puis le condensateur relie la borne principale à l’auxiliaire.
- Un condensateur permanent tourne en continu, un condensateur de démarrage s’ajoute seulement sur les moteurs demandant plus de couple.
- Avant la mise sous tension, contrôlez la valeur du condensateur, le serrage des connexions et l’absence de court-circuit au multimètre.
Schéma de branchement d’un moteur électrique 220V avec condensateur, le principe à comprendre
Un moteur monophasé ne crée pas naturellement un champ tournant comme un moteur triphasé. Pour démarrer seul, il a besoin d’un condensateur qui décale électriquement l’enroulement auxiliaire par rapport à l’enroulement principal. C’est ce déphasage qui met le rotor en mouvement.
Sur un schéma simple à condensateur permanent, l’enroulement principal est relié directement au réseau 230V domestique, valeur normalisée utilisée en France et en Europe, souvent encore appelée 220V dans le langage courant. L’enroulement auxiliaire passe, lui, par le condensateur. Le moteur démarre alors sans aide manuelle, ce qui change tout sur une pompe, un ventilateur ou une petite machine d’atelier.
Certains modèles atteignent un couple de démarrage de 1,8 à 2,5 fois le couple nominal avec le bon montage, surtout quand un condensateur de démarrage vient renforcer le lancement. Cette réserve de couple explique pourquoi ce type de câblage reste fréquent sur les compresseurs et les équipements qui doivent partir sous charge.
À quoi ressemble le câblage le plus courant
Sur un moteur à trois bornes, une borne est souvent commune aux deux enroulements. La phase arrive sur cette borne commune, le neutre sur la borne de l’enroulement principal, puis le condensateur se branche entre la borne du neutre moteur et la borne de l’auxiliaire. C’est la configuration la plus rencontrée sur les petits moteurs monophasés.
Sur un moteur à quatre bornes, les deux enroulements sont séparés. Le repérage devient plus propre, mais il faut identifier sans erreur quel couple de bornes correspond au principal et lequel correspond à l’auxiliaire. Le schéma collé dans la boîte à bornes reste alors la meilleure boussole.
Un détail évite bien des erreurs : le fil de terre ne participe pas au fonctionnement du moteur, mais il doit être relié à la carcasse métallique. C’est un point de sécurité, pas une option.
Identifier les bornes d’un moteur 220V monophasé avant tout branchement
Avant de raccorder le moindre fil, il faut lire la plaque signalétique et observer la boîte à bornes. Tension nominale, intensité, puissance en kW ou en chevaux, type de montage, parfois même valeur du condensateur, tout part de là . Sans ces infos, le branchement devient un pari.
Quand les repères sont effacés, le multimètre en mode ohmmètre aide à retrouver la logique interne. L’enroulement auxiliaire présente souvent une résistance différente de celle de l’enroulement principal. Sur un moteur à trois fils, la borne commune se repère en comparant les mesures entre chaque paire.
Les vérifications à faire avant de brancher :
- contrôler la tension indiquée sur la plaque, généralement 230V monophasé
- repérer les bornes marquées U1, U2, Z1, Z2 ou un codage voisin
- vérifier la présence d’un schéma dans le capot ou sur l’étiquette moteur
- mesurer les résistances pour distinguer enroulement principal et auxiliaire
- repérer la borne commune si le moteur n’a que trois fils
- localiser la vis de terre sur la carcasse
Un cas concret revient souvent dans les ateliers domestiques : un moteur récupéré sur une ancienne scie ou une pompe sans documentation. Dans cette situation, le test ohmique, le contrôle visuel et la recherche de la plaque fabricant évitent de griller un bobinage en quelques secondes. La prudence gagne toujours du temps.
Branchement moteur 220V avec condensateur permanent, étape par étape
Le montage à condensateur permanent est le plus simple. Un seul condensateur reste dans le circuit pendant tout le fonctionnement. On le rencontre sur de nombreux moteurs de faible ou moyenne puissance, par exemple sur des ventilateurs, des tours à bois légers ou des pompes de circulation.
La logique de branchement tient en quatre gestes propres. Le moteur doit d’abord être fixé correctement, car un essai sur établi sans maintien peut tourner court. Ensuite seulement vient le câblage.
- Couper l’alimentation au tableau et vérifier l’absence de tension.
- Relier la phase à la borne commune ou à l’entrée de l’enroulement principal selon le schéma du moteur.
- Relier le neutre à la seconde borne de l’enroulement principal.
- Brancher le condensateur entre la borne du principal et celle de l’auxiliaire, suivant le plan constructeur.
- Raccorder la terre à la carcasse métallique.
- Contrôler le serrage, l’isolement et la cohérence du câblage avant le test.
Les fils d’alimentation doivent être dénudés proprement, sur environ 8 à 10 mm, puis serrés sans écraser le cuivre. Un connecteur mal serré chauffe vite. Sur un moteur qui fonctionne plusieurs heures, ce détail finit souvent par devenir le vrai point faible.
Si le sens de rotation ne convient pas, il suffit dans beaucoup de cas d’inverser les connexions de l’enroulement auxiliaire par rapport au condensateur. Le moteur repart alors dans l’autre sens. Simple sur le papier, mais seulement après coupure complète de l’alimentation.
Montage avec condensateur de démarrage et condensateur permanent
Quand l’application demande plus de force au lancement, un seul condensateur peut ne pas suffire. C’est là qu’entre en jeu le montage à double condensateurs : un condensateur permanent pour le fonctionnement normal, et un condensateur de démarrage de capacité plus élevée pour les premières secondes.
Le condensateur de démarrage n’est pas destiné à rester branché en continu. Il est retiré automatiquement par un relais, un contact temporisé ou un interrupteur centrifuge quand le moteur atteint environ 75 % de sa vitesse nominale. Cette coupure protège le composant et évite l’échauffement.
Ce montage apparaît souvent sur des compresseurs, des groupes de pompe ou certaines machines qui démarrent avec une charge déjà présente. Le gain au lancement est net, d’où son intérêt dans les usages plus exigeants.
| Type de montage | Nombre de condensateurs | Usage courant | Particularité |
|---|---|---|---|
| Condensateur permanent | 1 | Ventilateur, petite pompe, machine légère | Le condensateur reste alimenté pendant tout le service |
| Double condensateurs | 2 | Compresseur, pompe chargée, équipement plus lourd | Le condensateur de démarrage est déconnecté après le lancement |
Le piège classique consiste à remplacer un montage double par un simple condensateur permanent « à peu près équivalent ». Le moteur peut tourner, mais démarrer mal, chauffer ou rester bloqué en bourdonnant. Sur ce point, le schéma d’origine doit rester la référence.
Choisir le bon condensateur pour un moteur électrique 220V
Le choix ne se fait pas à l’œil. Il dépend de la puissance du moteur, de son usage et des indications du fabricant. Pour un moteur d’environ 0,18 kW, une valeur de 16 µF peut convenir. Autour de 0,75 kW, on rencontre souvent 30 à 40 µF. Ces chiffres restent indicatifs, car chaque constructeur peut retenir un calibrage différent.
La tension de service doit être adaptée au courant alternatif du réseau. En pratique, on choisit souvent des condensateurs marqués 400V ou 450V AC, même pour une alimentation domestique 230V, car ils tiennent mieux dans le temps. Les modèles permanents sont souvent en technologie MKP, à boîtier cylindrique ou rectangulaire.
| Puissance moteur | Capacité souvent rencontrée | Type conseillé | Point de vigilance |
|---|---|---|---|
| 0,18 kW | 16 µF | Permanent MKP | Vérifier la valeur exacte sur la plaque ou la notice |
| 0,37 kW | 20 à 25 µF | Permanent MKP | Ne pas sous-dimensionner si le moteur démarre en charge |
| 0,75 kW | 30 à 40 µF | Permanent MKP ou montage double selon usage | Contrôler l’intensité nominale et la température de service |
Faut-il acheter le premier modèle trouvé en ligne ? Mieux vaut comparer la capacité, la tension, la classe thermique, le mode de fixation et le type de cosse. Sur une machine ancienne, faire appel à un électricien industriel, un bobinier ou un fournisseur spécialisé peut éviter un mauvais achat, surtout si le schéma est absent ou si le moteur a déjà été modifié. Il existe aussi des logiciels de maintenance et des bases techniques fabricants pour retrouver les correspondances, sans parti pris commercial mais avec un vrai gain de fiabilité.
Protection, section de câble et contrôles avant mise en service
Un branchement juste sur le papier ne suffit pas. Il faut aussi que la ligne soit protégée correctement. Un disjoncteur magnéto-thermique adapté à l’intensité nominale du moteur protège l’installation contre la surcharge et le court-circuit. Un simple calibre trop élevé laisse passer des échauffements qui usent le bobinage.
La section des conducteurs compte tout autant. Sur les petites puissances, une section faible peut sembler acceptable, puis chauffer au démarrage à cause de l’appel de courant. Le bon réflexe consiste à se baser sur l’intensité de plaque et la longueur de câble, puis à respecter les règles d’installation en vigueur.
Avant le premier essai, quelques contrôles évitent la panne immédiate :
- continuité correcte des enroulements au multimètre
- absence de court-circuit entre bornes et carcasse
- valeur du condensateur cohérente avec le moteur
- serrage réel de chaque connexion
- fixation mécanique stable et ventilation libre autour du moteur
Un test bref permet ensuite de vérifier le sens de rotation, le bruit, le temps de lancement et l’échauffement. Si le moteur atteint sa vitesse rapidement et tourne sans vibration anormale, le câblage est sur la bonne voie.
Panne au démarrage, bourdonnement, chauffe, comment lire les symptômes
Le symptôme le plus fréquent est simple : le moteur bourdonne mais ne démarre pas. Dans ce cas, le condensateur est souvent en cause. Sa capacité peut avoir chuté avec l’âge, ce qui empêche la création d’un déphasage suffisant. Le rotor reste alors immobile, même si l’alimentation arrive bien.
Autre scénario, le moteur démarre lentement, puis chauffe après quelques minutes. Une capacité trop faible pénalise le lancement, une valeur trop élevée peut perturber le fonctionnement et augmenter les contraintes électriques. Le bruit donne aussi des indices : un cliquetis évoque un problème mécanique, alors qu’un fort ronflement stable oriente davantage vers le circuit auxiliaire.
Tableau rapide de diagnostic
| Symptôme observé | Cause probable | Action à mener | Niveau d’urgence |
|---|---|---|---|
| Bourdonnement sans rotation | Condensateur usé ou débranché | Couper le courant et tester/remplacer le condensateur | Élevé |
| Démarrage très lent | Capacité inadaptée ou charge trop importante | Vérifier la valeur en µF et les conditions de démarrage | Élevé |
| Surchauffe rapide | Mauvais câblage, surcharge, condensateur incorrect | Stopper l’essai et contrôler le schéma complet | Très élevé |
| Sens de rotation inversé | Connexion auxiliaire inversée | Permuter les fils de l’enroulement auxiliaire | Faible |
Un exemple concret parle vite. Sur une pompe de jardin remise en route au printemps, le moteur peut bourdonner après des mois d’arrêt alors que l’arbre tourne librement à la main. Dans bien des cas, le remplacement du condensateur permanent suffit. C’est une petite pièce, mais elle décide souvent du démarrage.
Schéma moteur 220V avec condensateur, les erreurs qui coûtent cher
Les pannes répétées viennent rarement d’un hasard complet. Elles naissent souvent d’un câblage improvisé, d’un condensateur choisi « presque pareil » ou d’un oubli de protection. La première erreur consiste à brancher sans identifier les bornes. La seconde, à supposer qu’un moteur ancien fonctionne avec n’importe quel condensateur AC.
Autre faute courante, négliger la décharge du condensateur avant intervention. Même hors tension, ce composant peut conserver une charge électrique. Un contrôle au multimètre et une procédure de décharge sécurisée restent nécessaires avant toute manipulation.
À éviter absolument :
- alimenter un moteur sans terre sur une carcasse métallique
- laisser un condensateur de démarrage branché en permanence
- copier un schéma trouvé en ligne sans vérifier qu’il correspond au modèle exact
- utiliser des fils sous-dimensionnés ou mal serrés
- relancer plusieurs fois un moteur qui chauffe ou reste bloqué
Le bon schéma n’est jamais « universel ». Il dépend du nombre de bornes, du type d’enroulement et de la méthode de démarrage. Cette nuance fait toute la différence entre une remise en service propre et un moteur à rebobiner.
Comment brancher un moteur 220V monophasé avec trois fils et un condensateur ?
Sur beaucoup de moteurs à trois fils, un fil est commun aux deux enroulements. La phase se raccorde souvent sur cette borne commune, le neutre sur l’enroulement principal, puis le condensateur entre la borne principale et la borne auxiliaire. Le schéma du fabricant reste la référence absolue.
Quelle valeur de condensateur choisir pour un moteur 230V ?
La valeur dépend de la puissance et du modèle. À titre indicatif, environ 16 µF pour 0,18 kW et 30 à 40 µF pour 0,75 kW sont des ordres de grandeur fréquents. Il faut confirmer avec la plaque signalétique ou la notice constructeur.
Pourquoi un moteur avec condensateur bourdonne sans démarrer ?
Le condensateur peut être défaillant, débranché ou mal dimensionné. Le moteur reçoit alors du courant, mais ne crée pas le déphasage nécessaire pour lancer le rotor. Il faut couper l’alimentation et contrôler le condensateur ainsi que le câblage auxiliaire.
Comment inverser le sens de rotation d’un moteur monophasé à condensateur ?
Sur de nombreux modèles, il suffit d’inverser les connexions de l’enroulement auxiliaire par rapport au condensateur. Cette opération se fait hors tension, en suivant le schéma propre au moteur pour ne pas croiser les bornes par erreur.
Un condensateur 450V convient-il pour un moteur alimenté en 230V ?
Oui, c’est même une valeur très courante pour les condensateurs permanents de moteurs monophasés. La tension inscrite indique la tenue du composant. Il faut surtout respecter la capacité en microfarads et choisir un modèle prévu pour le courant alternatif.
