Pour un portail électrique résidentiel, le choix le plus courant est un disjoncteur divisionnaire 10 A courbe C, placé sous un interrupteur différentiel 30 mA, avec une ligne dédiée tirée depuis le tableau. Pour le branchement, l’idée clé est simple : alimentation 230 V protégée au tableau, câble R2V dimensionné à la distance, terre obligatoire, et un parafoudre type 2 fortement conseillé pour épargner l’électronique.
Un portail motorisé, c’est un peu comme une serrure connectée XXL posée dehors : il encaisse l’humidité, les démarrages en force, et parfois l’orage qui passe “juste au-dessus”. Et quand ça saute au tableau, ce n’est pas seulement agaçant, c’est souvent un signal utile : câble trop fin, différentiel absent, coffret mal étanche, ou protection mal calibrée. Et si la solution était plus simple qu’il n’y paraît ? Elle commence presque toujours par une ligne propre, dédiée, et correctement protégée.
Pas le temps de tout lire ? Voici un résumé
Trois réglages font 90 % d’une installation fiable et conforme pour un portail motorisé.
- Disjoncteur le plus adapté en maison : 10A courbe C, dédié au portail, pour la majorité des moteurs 200 à 600 W
- Interrupteur différentiel 30 mA obligatoire en amont, idéalement dédié aux circuits extérieurs pour éviter de couper toute la maison
- Câble à choisir selon la distance : 1,5 mm² (≤20 m), 2,5 mm² (20–50 m), 4 mm² (>50 m), type R2V sous gaine TPC
- Parafoudre type 2 au tableau conseillé, obligatoire si niveau kéraunique > 25, carte moteur souvent à 150–400 € à remplacer
Quel disjoncteur choisir pour un portail Ă©lectrique selon la puissance du moteur
Le bon réflexe consiste à partir de la puissance indiquée sur la motorisation (notice ou étiquette). En pratique, les grandes marques grand public (CAME, NICE, Somfy, FAAC, BFT) restent souvent entre 200 et 600 W, ce qui passe largement sous le seuil d’un 10 A à 230 V (environ 2 300 W).
Le point qui change tout, c’est l’appel de courant au démarrage. C’est la raison pour laquelle la courbe C est généralement retenue pour les motorisations : elle tolère mieux le pic de départ tout en protégeant correctement le circuit.
| Puissance moteur (ordre de grandeur) | Protection recommandée au tableau | Section minimale (à ajuster à la distance) | Cas typique |
|---|---|---|---|
| < 2 300 W | Disjoncteur divisionnaire 10A courbe C | 1,5 mm² | Portail battant/coulissant résidentiel |
| 2 300 à 3 500 W | Disjoncteur 16A courbe C | 2,5 mm² | Moteur plus puissant, contraintes mécaniques |
| > 3 500 W | 20A ou 32A (selon étude) | 4 mm² ou plus | Site pro, usage intensif, grande longueur |
Pourquoi un disjoncteur “plus gros” ne protège pas mieux
Sur le terrain, l’erreur classique est de “sur-assurer” avec un 20 A ou 32 A pour un moteur de 300 W. Résultat : la protection devient moins fine, et un défaut modéré peut laisser passer assez d’énergie pour abîmer la carte électronique avant la coupure.
Un installateur résume souvent ça ainsi : le disjoncteur n’est pas là pour “tenir bon”, il est là pour “couper vite” quand il faut. Voilà l’esprit à garder.
Pourquoi la norme NF C 15-100 impose une ligne dédiée pour un portail motorisé
La NF C 15-100 classe la motorisation de portail en circuit spécialisé. Traduction concrète : pas de repiquage sur une prise extérieure existante, pas de partage avec l’éclairage du jardin. Une ligne dédiée part du tableau et arrive au portail, point final.
Deux raisons pratiques expliquent cette règle. D’abord, l’extérieur cumule humidité, condensation et surtensions : isoler le défaut évite de plonger toute la maison dans le noir. Ensuite, les démarrages du moteur créent des pics qui peuvent perturber des circuits voisins s’ils sont mélangés.
Pour celles et ceux qui modernisent plusieurs équipements à la maison, la logique reste la même : un circuit dédié évite les pannes en cascade, comme lorsqu’il faut diagnostiquer un volet roulant ou son alimentation, à retrouver dans ce guide pour ouvrir un volet roulant électrique.

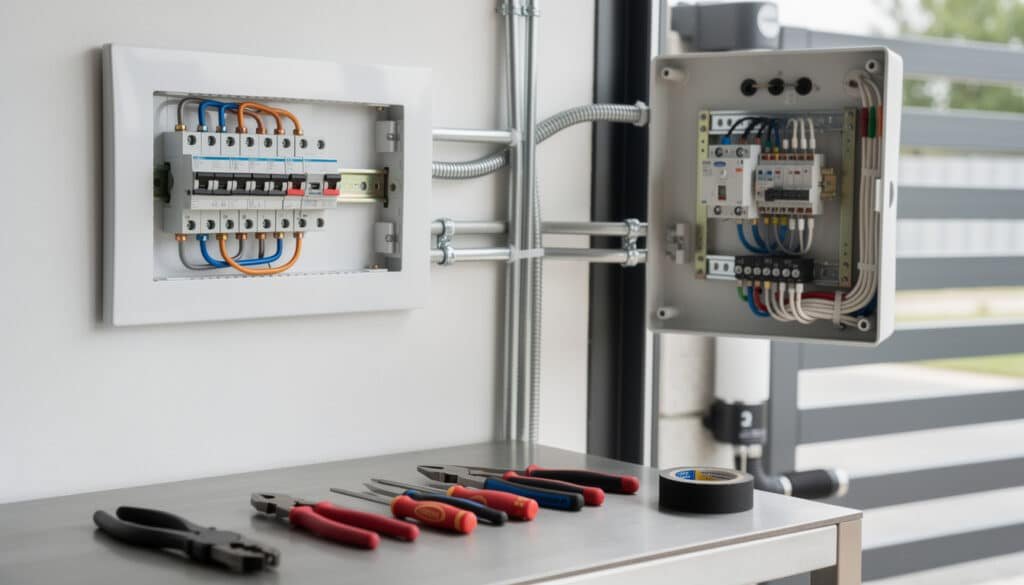

Ce que le tableau Ă©lectrique doit contenir, dans le bon ordre
Au tableau, l’architecture recherchée reste lisible : protection des personnes, protection du circuit, puis départ vers l’extérieur. Et si l’installation doit évoluer (visiophone, éclairage, prise technique), cette lisibilité devient un vrai confort.
- Interrupteur différentiel 30 mA en amont (type AC le plus courant, type A si besoin spécifique)
- Disjoncteur divisionnaire dédié au portail (souvent 10 A courbe C)
- Parafoudre type 2 au tableau (obligatoire en zone kéraunique > 25, utile ailleurs)
- Barrette de terre et continuité de la mise à la terre jusqu’au portail
- Repérage au tableau (étiquette “Portail”) pour dépanner sans hésiter
La phrase à garder en tête : un tableau clair, c’est du temps gagné le jour où un déclenchement arrive sans prévenir.
Comment brancher un portail électrique proprement, du tableau jusqu’au moteur
Le branchement se pense comme un trajet sécurisé : le tableau protège, le câble transporte sans chute de tension, le coffret moteur reçoit une alimentation stable. La plupart des motorisations attendent du 230 V monophasé (phase, neutre, terre).
Avant de serrer la moindre borne, vérifier la notice du fabricant : certains coffrets ont des borniers séparés (alimentation, accessoires, éclairage), et une erreur d’entrée peut griller un module.
Choisir la bonne section de câble selon la distance (et éviter les pertes de tension)
La distance tableau-portail fait souvent basculer le choix du câble, parfois plus que la puissance du moteur. Un fil trop fin, c’est un moteur qui force, chauffe, et déclenche sans raison apparente.
| Distance tableau → portail | Section de câble conseillée | Calibre souvent associé | Bon usage |
|---|---|---|---|
| Jusqu’à 20 m | R2V 3G1,5 mm² | 10 A | Maison avec tableau proche de l’entrée |
| 20 à 50 m | R2V 3G2,5 mm² | 16 A | Allée longue, dépendances |
| Au-delà de 50 m | R2V 3G4 mm² (ou calcul) | 16 A à 20 A | Grand terrain, portail éloigné |
En extérieur enterré, le câble passe typiquement sous gaine TPC rouge en tranchée. Une astuce qui évite de ressortir la pelle : tirer une gaine vide en plus, pour un visiophone, une gâche, ou un éclairage futur.

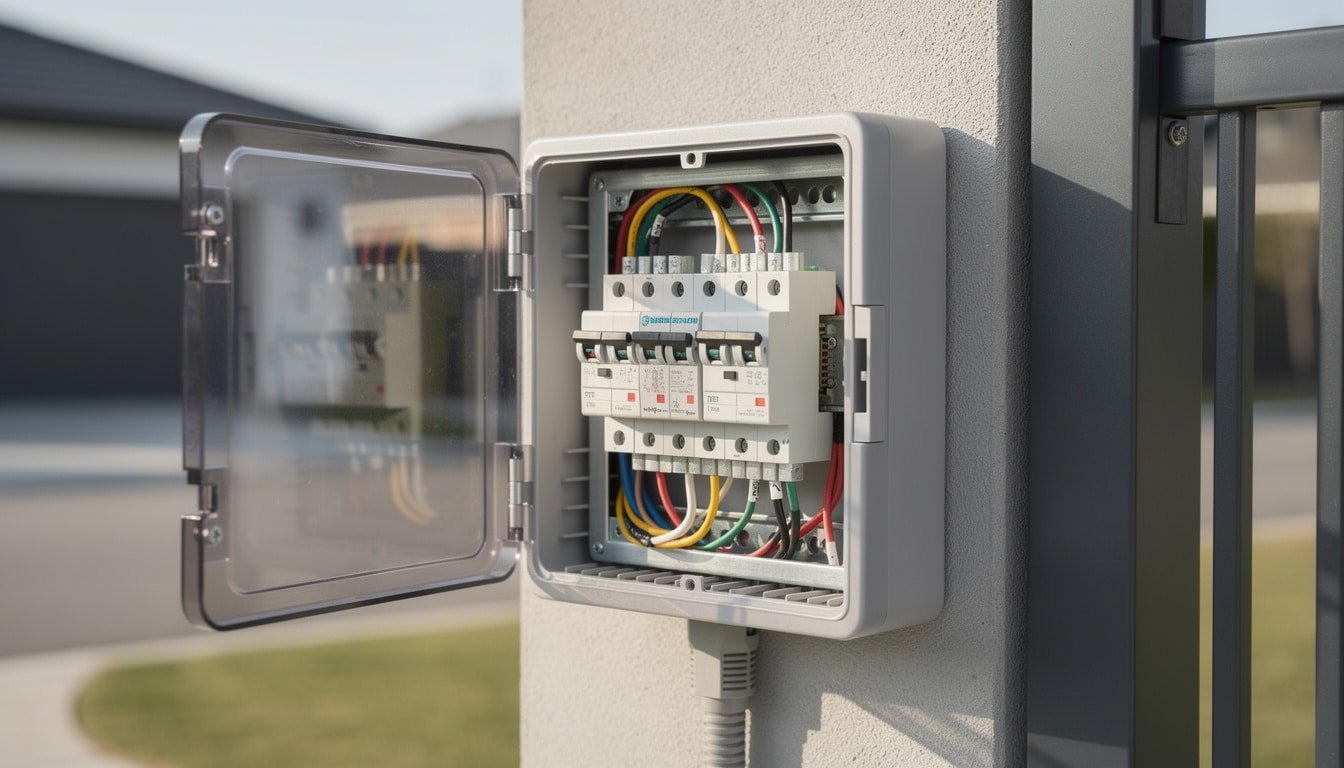

Le raccordement au coffret de motorisation, simple mais cadré
Côté coffret, le plus important est la discipline des connexions. La phase et le neutre arrivent sur l’entrée 230 V, et la terre se fixe sur la borne dédiée, y compris si la structure métallique du portail doit être reliée.
Un petit scénario qui parle : sur un portail coulissant, un rail un peu encrassé fait forcer le moteur, l’intensité grimpe, et un 10 A déclenche. Le réflexe n’est pas de passer en 16 A tout de suite, mais d’abord de réduire l’effort mécanique.
Pour celles et ceux qui envisagent une motorisation neuve, un rappel utile sur les choix de kits et de puissance se trouve ici : motoriser un portail, choisir le bon moteur.
Parafoudre et protection différentielle : le duo qui évite les cartes grillées
Les cartes électroniques de motorisation n’aiment pas les surtensions. Après un orage, le symptôme classique est un disjoncteur qui retombe immédiatement à la remise sous tension, ou un portail qui ne répond plus alors que l’alimentation semble présente.
Le remplacement d’une carte se chiffre souvent entre 150 et 400 € selon le modèle. Un parafoudre type 2 au tableau se trouve plutôt dans une enveloppe de 50 à 100 €. Le calcul est vite fait, surtout si l’habitation est exposée.
Type AC ou type A : quel interrupteur différentiel pour un portail ?
Pour un portail seul, un interrupteur différentiel 30 mA type AC suffit généralement. Le type A se justifie pour certains équipements avec électronique de puissance plus exigeante.
Le confort d’usage vient souvent d’un autre choix : dédier un différentiel aux circuits extérieurs. Un défaut sur le portail coupe alors le jardin, pas le congélateur. C’est la petite “astuce” qui change la vie quand l’orage s’invite.
Les erreurs fréquentes à éviter quand le portail fait disjoncter
Quand ça déclenche, l’installation envoie un message. Plutôt que de remplacer au hasard, quelques vérifications ciblées donnent vite une direction.
- Portail branché sur une prise extérieure, non conforme et source de déclenchements en série
- Absence de différentiel 30 mA en amont, protection des personnes insuffisante
- Câble sous-dimensionné, chute de tension, moteur qui peine et chauffe
- Disjoncteur trop “large” (20A/32A) pour un petit moteur, protection moins efficace de l’électronique
- Terre absente ou mal raccordée, risque accru en cas de défaut d’isolement
- Pas de parafoudre, carte sensible exposée aux surtensions
Le détail qui surprend souvent : un simple presse-étoupe mal serré sur le coffret laisse entrer l’humidité, et le différentiel 30 mA fait exactement ce qu’on lui demande, couper.
Diagnostic rapide si le disjoncteur saute régulièrement
Un ordre de contrôle logique évite de tourner en rond. Le premier suspect est l’eau, surtout à l’automne et en hiver.
Commencer par vérifier l’étanchéité du coffret (joints, condensation). Puis inspecter la tranchée si une bêche a travaillé récemment : une gaine entamée peut suffire à créer une fuite à la terre.
Si tout est sec et que l’effort mécanique du portail a augmenté (gonds, rail, butées), la surcharge devient plausible. Là encore, un moteur qui force déclenche “logiquement”, c’est un signal d’entretien.
Faut-il faire appel Ă un professionnel ou utiliser des outils de contrĂ´le ?
Si le tableau a de la place, que la ligne dédiée est accessible, et que les règles de sécurité électrique sont maîtrisées, l’installation reste faisable par un bricoleur averti. En revanche, dès qu’il faut modifier le tableau (ajout de différentiel, réorganisation), tirer une longue ligne enterrée, ou valider une installation neuve, l’intervention d’un électricien qualifié apporte une méthodologie et, selon les cas, les documents attendus en construction.
Côté outils, un multimètre pour vérifier la présence du 230 V, un contrôleur de continuité de terre, et un testeur différentiel peuvent accélérer le diagnostic. Et pour garder une logique “maison” cohérente, c’est le même esprit que lorsqu’il faut sélectionner une protection adaptée pour des équipements énergivores, comme expliqué sur le disjoncteur et la puissance d’une pompe à chaleur.
Le bon repère : quand la sécurité des personnes ou la conformité du tableau entrent en jeu, la rigueur fait la différence.
Quel disjoncteur choisir pour un portail électrique résidentiel ?
Dans la majorité des cas (moteur 200 à 600 W), un disjoncteur divisionnaire 10A courbe C sur une ligne dédiée est le meilleur compromis. Si la distance tableau-portail dépasse 20 m, un 16A peut être retenu avec un câble adapté, souvent en 2,5 mm².
Peut-on brancher un portail motorisé sur une prise extérieure existante ?
Non. La NF C 15-100 classe la motorisation de portail en circuit spécialisé : elle doit avoir sa propre ligne depuis le tableau, avec son disjoncteur dédié, pour éviter les déclenchements en chaîne et améliorer la sécurité.
Quelle section de câble faut-il entre le tableau et le portail ?
La section dépend de la longueur : 1,5 mm² jusqu’à 20 m, 2,5 mm² entre 20 et 50 m, et 4 mm² au-delà (ou calcul). En extérieur, un câble R2V (U1000 R2V) sous gaine TPC rouge en tranchée est un choix courant, avec la terre obligatoirement tirée.
Pourquoi installer un interrupteur différentiel 30 mA pour un portail ?
Le différentiel 30 mA coupe en cas de fuite de courant (humidité, défaut d’isolement) et protège les personnes. Il doit être placé en amont du disjoncteur du portail. Un différentiel dédié aux circuits extérieurs évite aussi de couper toute la maison lors d’un défaut sur le portail.
Pourquoi le disjoncteur du portail saute après un orage ?
Une surtension peut endommager la carte électronique et créer un court-circuit au réarmement. Inspecter le coffret (traces noircies, odeur de brûlé) et la présence d’humidité, puis envisager la protection par parafoudre type 2 au tableau, surtout si l’habitation est exposée.
