Pour tester, régler ou shunter les cellules photoélectriques d’un portail, l’ordre le plus sûr est simple : nettoyage et réalignement, puis test électrique (alimentation + contact de sécurité), et seulement en dernier recours un shunt temporaire sur l’entrée « photocellule » de la centrale. Dans la majorité des pannes, ce n’est pas la cellule « morte », mais un faisceau infrarouge affaibli par la poussière, une araignée dans le capot, un soleil rasant ou un léger décalage après un coup de vent.
Le scénario se répète dans beaucoup de maisons : le portail refuse de se fermer sans raison, ou n’accepte la fermeture qu’en maintenant la télécommande (mode dit « homme mort »). Une routine de diagnostic en 15 minutes remet souvent l’automatisme sur ses rails, sans changer de pièce. Et si la solution était plus simple qu’il n’y paraît ? La clé est de comprendre le duo émetteur (TX) et récepteur (RX), puis de vérifier, étape par étape, ce que la carte électronique « croit » voir.
Pas le temps de tout lire ? Voici un résumé
Le bon réflexe : régler avant de shunter, et shunter seulement pour dépanner quelques jours.
- Nettoyer lentilles et capots, puis réaligner TX/RX face à face (souvent à 50–70 cm du sol) jusqu’au voyant stable.
- Tester la réaction en fermeture avec un objet : le portail doit s’arrêter ou repartir immédiatement, sinon souci de sécurité.
- Contrôler au multimètre l’alimentation (12/24 V selon modèle) et le câblage sur l’entrée « PHOTO/FOTO » de la centrale.
- Shunt temporaire : pont sur l’entrée photocellule (contact NC) après coupure au disjoncteur, puis remplacement rapide des cellules.
Comprendre les cellules photoélectriques d’un portail et repérer une panne

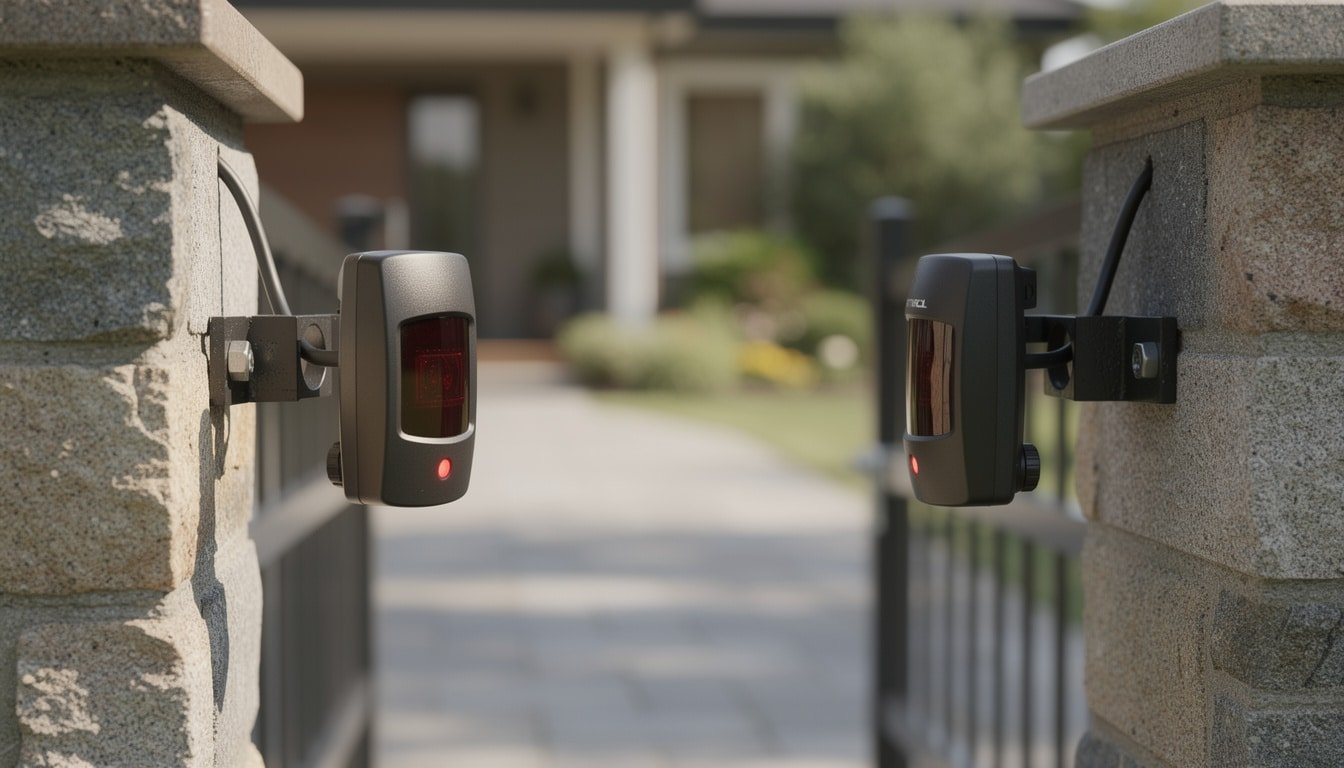

Les cellules fonctionnent en binôme : un boîtier TX émet un infrarouge invisible, un boîtier RX le reçoit. Si le faisceau se coupe, la centrale stoppe ou inverse la course pour éviter l’écrasement. C’est une sécurité, pas un gadget.
Quand un portail « fait des caprices », la centrale réagit souvent comme si un obstacle était présent en permanence. Résultat typique : fermeture impossible, arrêt en cours de course, ou fermeture uniquement en appui continu sur la commande.
SymptĂ´mes qui pointent les photocellules (sans deviner)
Un cas concret aide à trier vite. Exemple : un portail battant qui se referme puis ré-ouvre à mi-course, surtout en fin d’après-midi. Après inspection, le RX reçoit le soleil en pleine face, ce qui sature le capteur. Un simple pare-soleil ou un léger changement d’orientation règle le souci.
Les signes les plus fréquents :
- Refus de fermeture alors que le passage est libre.
- Mode “homme mort” : fermeture possible uniquement en gardant le bouton appuyé.
- Voyant RX instable (clignotements, extinction) ou comportement aléatoire.
- Inversions intempestives au mĂŞme endroit du trajet.
- DĂ©clenchements saisonniers (insectes au printemps, condensation en hiver).
À ce stade, le prochain pas logique consiste à vérifier ce qui se voit à l’œil nu, avant de sortir le multimètre.
Tester une cellule photoélectrique de portail : méthode rapide et fiable
Un bon test sépare trois familles de causes : optique (saleté/soleil), mécanique (désalignement/support), électrique (alimentation/contact/câblage). L’objectif n’est pas de “tout démonter”, mais d’isoler le maillon faible.
Test 1 : inspection, nettoyage, humidité (le gain de temps le plus rentable)
Couper l’alimentation au disjoncteur dédié évite un mouvement imprévu. Ensuite, ouvrir les capots et traquer les classiques : poussière, traces de doigts sur la lentille, toile d’araignée, insectes, gouttelettes de condensation.
Un chiffon doux suffit. Si de l’humidité revient, l’étanchéité est en cause : passage de câble non rebouché, joint fatigué, boîtier fendu. Une petite reprise au silicone côté arrière peut stabiliser la situation, surtout sur des piliers exposés.
Test 2 : vérifier l’alimentation (12 V ou 24 V selon installation)
Un multimètre en tension continue permet de vérifier si le couple reçoit bien son énergie. Beaucoup de cellules sont alimentées en 12 V ou 24 V, selon la motorisation et le câblage. Si la tension n’arrive pas, la cellule n’est pas “HS”, elle est “affamée”.
Cas vécu sur un coulissant : fusible fatigué sur la centrale après un orage. Les cellules semblaient mortes (voyant éteint), mais le remplacement du fusible a tout remis en ordre en 5 minutes.
Test 3 : tester la sécurité côté centrale (contact NC)
Sur beaucoup d’automatismes, la sécurité est câblée en NC (normalement fermé). Tant que le faisceau est OK, le contact reste fermé, et la fermeture est autorisée. Si un fil se coupe ou si le faisceau est interrompu, le contact s’ouvre, et la centrale bloque.
Un diagnostic simple consiste à repérer l’entrée dédiée (souvent notée « PHOTO », « FOTO », « PHOT » selon marques/modèles) et à vérifier le serrage des borniers. Un fil à peine desserré peut provoquer des pannes “fantômes”.
Régler et réaligner les photocellules d’un portail (la routine en 5 gestes)
Le réglage consiste surtout à récupérer un faisceau net et stable. Un décalage minime suffit : vibrations, pilier travaillé, support trop souple, choc d’un vélo. L’idée est d’obtenir un voyant RX stable, puis de valider avec un test d’obstacle.
Hauteur, face-Ă -face et petits ajustements
Dans de nombreuses installations résidentielles, les cellules sont placées vers 50 à 70 cm du sol. Ce n’est pas une loi universelle, mais une zone souvent efficace pour détecter un pare-chocs, un enfant, un animal.
Procédure concrète :
- Couper l’alimentation au disjoncteur.
- Nettoyer les lentilles et vérifier qu’aucun câble ne tire sur le boîtier.
- Mesurer la hauteur des deux boîtiers et corriger l’écart si nécessaire.
- Desserrer légèrement le RX, réaligner par micro-mouvements (haut/bas, gauche/droite) jusqu’au voyant stable.
- Resserrer, refermer, puis tester en situation réelle (objet dans le passage).
Sur terrain en pente, une astuce simple consiste à prendre un repère horizontal avec un niveau (ou l’appli niveau d’un smartphone) avant de mesurer. Le faisceau aime les lignes droites.
| Observation | Cause la plus probable | Action immédiate | Contrôle final |
|---|---|---|---|
| Portail refuse de se fermer | Faisceau non reçu (désalignement ou lentille sale) | Nettoyage + réalignement RX | Test obstacle : arrêt/inversion instantané |
| Voyant éteint sur RX | Absence d’alimentation ou câble desserré | Mesure 12/24 V, resserrage borniers | Voyant stable + cycles ouverture/fermeture |
| Fausses détections aléatoires | Soleil direct, insectes, condensation | Nettoyage interne, étanchéité, orientation | Plus d’inversion au même moment de la journée |
| Fermeture seulement en “homme mort” | Défaut sécurité détecté par la centrale | Vérifier entrée PHOTO/FOTO, contact NC | Fermeture normale sans maintien du bouton |
Une fois le réglage stabilisé, la question suivante arrive souvent : que faire si les cellules restent muettes malgré tout ? C’est là que le shunt entre en scène, mais avec des garde-fous.
Shunter une cellule photoélectrique de portail : dépannage temporaire, risques et méthode
Shunter consiste à faire croire à la centrale que la sécurité est OK, en pontant l’entrée « photocellule » (souvent un contact NC) sur la carte. Cela peut dépanner quand une cellule est cassée ou noyée, le temps de recevoir une paire neuve.
Mais il faut regarder la réalité en face : le shunt supprime la détection d’obstacle. Le portail peut fermer sur un objet, un animal, une personne. Ce choix ne convient pas à un lieu de passage fréquent, ni à une maison avec enfants qui jouent près des vantaux.
Précautions avant shunt (ce qui évite les grosses erreurs)
Avant d’ouvrir la centrale, la règle numéro un reste la coupure au disjoncteur, puis une vérification d’absence de tension. Ensuite, identifier exactement les bornes à shunter dépend du modèle de centrale, surtout sur certaines gammes CAME ou systèmes propriétaires.
- Couper l’alimentation au disjoncteur dédié, pas seulement via une commande.
- Repérer l’entrée photocellule sur la carte (notice constructeur recommandée).
- Respecter le câblage NC : un shunt se fait sur l’entrée prévue, pas “au hasard”.
- Utiliser un fil isolé et une connexion ferme, pour éviter faux contact et échauffement.
- Vérifier la continuité au multimètre avant remise sous tension.
Un shunt approximatif peut provoquer une panne plus large, voire endommager la carte électronique par court-circuit. Le dépannage ne doit pas devenir une escalade.
Procédure type pour shunter (sans se raconter d’histoires)
Après coupure, ouvrir le boîtier de commande et repérer la zone des entrées de sécurité. Selon les centrales, les marquages varient : « FOTO/PHOTO », « PHOT », parfois une entrée dédiée aux accessoires.
Le principe : placer un pont sur les deux bornes qui attendent le contact de la cellule (entrée sécurité et commun, selon schéma). Une fois remis sous tension, le portail doit retrouver la fermeture automatique, mais sans “yeux” devant lui.
Dans la pratique, ce shunt se garde sur une durée courte, souvent quelques jours à quelques semaines, le temps d’un remplacement. Au-delà , le risque d’accident et d’oubli augmente.
Remplacer une cellule CAME ou universelle : choix, installation et tests de sécurité
Le remplacement reste la solution propre. Il rétablit la sécurité et évite les bricolages permanents. Le point sensible : la compatibilité. Beaucoup de cellules “contact sec” NC se montent sur plusieurs motorisations si la tension d’alimentation (12/24 V) correspond, mais certains systèmes propriétaires imposent une marque ou une gamme précise.
Comment choisir la bonne paire (et éviter l’achat “presque compatible”)
Le réflexe le plus fiable est de relever la référence sur l’ancienne cellule et, si besoin, sur la carte. Commander une paire (TX + RX) limite les soucis d’appairage, de portée et de sensibilité.
Un exemple parlant : une maison a remplacé uniquement le RX “qui clignotait”. Résultat, faisceau instable et détections aléatoires. Le passage à une paire identique a réglé le problème immédiatement, sans retoucher aux réglages moteur.
Pose et réglage : la minute “niveau à bulle” qui change tout
Fixer solidement les boîtiers est aussi important que l’électronique. Un support qui vibre finit toujours par dérégler l’axe. Un niveau à bulle (ou une appli fiable) aide à garder l’horizontalité, surtout sur piliers irréguliers.
Après installation, le test terrain est non négociable : lancer une fermeture et couper le faisceau avec un objet à plusieurs hauteurs. Le portail doit s’arrêter ou repartir sans délai perceptible.
Outils, applis et professionnels : quand externaliser sans se compliquer la vie
Un diagnostic basique se fait avec un tournevis, un chiffon, un mètre et un multimètre. Pour gagner du temps, certaines applis constructeurs et documentations techniques aident à vérifier l’emplacement des accessoires, les tensions attendues et les entrées de sécurité.
Quand le câblage est ancien, que la carte montre des signes de chauffe, ou que la motorisation a un bus propriétaire, l’intervention d’un installateur qualifié peut éviter un remplacement “au hasard”. Un pro dispose souvent des cellules compatibles, des schémas à jour et de l’outillage de mesure, ce qui réduit le temps d’immobilisation. Le bon repère : si le shunt devient tentant “pour longtemps”, le dossier mérite d’être traité proprement.
Comment savoir si une photocellule de portail est vraiment HS ?
Après nettoyage et réalignement, mesurer au multimètre si l’alimentation (12/24 V selon modèle) arrive bien. Si la tension est présente mais que le RX reste éteint/instable et que le contact sécurité ne commute pas, la cellule est probablement défectueuse, à remplacer de préférence par paire (TX + RX).
Pourquoi le portail se ferme seulement en maintenant le bouton appuyé ?
C’est un comportement typique quand la centrale détecte un défaut de sécurité (photocellules, bord sensible, câblage). Elle autorise alors une fermeture sous surveillance (mode “homme mort”). Vérifier en priorité propreté, alignement, puis entrée PHOTO/FOTO et câblage en contact NC.
Peut-on shunter les cellules sans couper le courant ?
Non, il faut couper l’alimentation au disjoncteur et vérifier l’absence de tension. Le shunt se fait sur la carte de commande : sans coupure, le risque de court-circuit et d’électrocution augmente fortement.
Combien de temps peut rester un shunt de photocellules ?
Un shunt doit rester temporaire, le temps de dépanner et d’organiser le remplacement (souvent quelques jours à quelques semaines). Le portail perd la détection d’obstacles : prolonger le shunt augmente le risque d’accident et de dommages matériels.
Les photocellules CAME, Somfy, FAAC, NICE sont-elles interchangeables ?
Souvent oui si ce sont des photocellules à contact sec câblées en NC et si la tension d’alimentation correspond. Mais certains systèmes propriétaires (ex. bus spécifiques selon gammes) imposent des modèles dédiés. La vérification de la notice de la centrale reste le moyen le plus sûr avant achat.
