Pour contrôler efficacement une résistance chauffe-eau, deux vérifications donnent l’info clé en quelques minutes : la mesure à l’ohmmètre (valeur cohérente, souvent entre 15 et 100 Ω selon la puissance) et le test d’isolement pour s’assurer qu’elle ne « fuit » pas vers la masse. Si le multimètre affiche « OL »/« 1 » entre les bornes, la résistance est coupée, si le chauffe-eau disjoncte, l’isolement est souvent en cause.
Le bon réflexe consiste à faire un diagnostic chauffe-eau méthodique, sans forcer le démontage ni improviser sur la sécurité chauffe-eau. Et si la panne ressemblait à une résistance HS alors que le thermostat ou un mauvais câblage était en cause ? Un contrôle propre évite de remplacer une pièce inutilement.
Pas le temps de tout lire ? Voici un résumé
Trois contrôles simples permettent de trancher vite, sans se tromper de coupable.
- Couper courant + vérifier l’absence de tension avant toute inspection électrique du ballon
- Au multimètre (200 Ω), une valeur entre 15 et 100 Ω indique souvent une résistance OK, « OL/1 » = coupée
- Si le disjoncteur saute, tester l’isolement (borne vers cuve/terre) avant de lancer un dépannage résistance
- Calcul utile : R ≈ 230² / P, comparer la mesure à la valeur attendue selon la puissance
Contrôle résistance chauffe-eau : les signes qui doivent alerter
Un ballon qui chauffe trop lentement, une eau tiède malgré un réglage stable, ou au contraire une eau anormalement chaude, pointent souvent vers l’élément chauffant ou sa régulation. Une disjonction répétée, elle, fait penser à un défaut d’isolement, typique d’une résistance entartrée ou fissurée.
Dans un immeuble récent, une copropriété a vu trois appartements se plaindre « d’eau froide » en même temps. Après inspection électrique, la résistance était correcte, mais le contacteur jour/nuit d’un tableau commun était bloqué. Moralité : le symptôme ressemble, le diagnostic doit trancher.
Où se trouve la résistance et pourquoi elle lâche
La résistance se situe derrière la zone de réglage, à l’arrière du thermostat, une fois le capot inférieur retiré sur la plupart des chauffe-eau électriques. Elle travaille avec le thermostat : le courant la traverse, elle chauffe, l’eau suit.
Elle peut s’user, se couper (rupture interne), ou perdre son isolement avec l’humidité et le tartre. Quand le calcaire s’installe, la chauffe devient moins efficace, l’élément force, et la facture grimpe. Voilà pourquoi l’entretien chauffe-eau a un impact très concret sur le confort.
Sécurité chauffe-eau : le protocole simple avant toute mesure
Avant un test résistance électrique, la règle est nette : couper, sécuriser, contrôler. Un chauffe-eau cumule eau et électricité, donc les raccourcis se paient cher.
- Mettre le thermostat sur la valeur minimale, puis couper l’alimentation au disjoncteur dédié
- Empêcher toute remise sous tension par une autre personne (signalement clair au tableau)
- Vérifier l’absence de tension au multimètre avant de toucher aux conducteurs
- Fermer l’arrivée d’eau et vidanger si une ouverture de cuve est prévue
- Prendre une photo du câblage et noter les couleurs avant déconnexion
Pour préparer une intervention plus large (tartre, contrôle des joints, nettoyage), un guide utile existe sur le nettoyage d’un chauffe-eau électrique. Un ballon propre se teste aussi plus facilement, car les symptômes sont moins brouillés.
Démontage propre : accéder sans casser la tige du thermostat
Après avoir dévissé le capot du dessous, le thermostat apparaît derrière les boutons. La tige (souvent longue et fine) s’extrait en tirant doucement : elle se tord et se casse plus vite qu’on ne le croit.
Un détail qui change tout : repérer la position de la molette avant démontage. Au remontage, le réglage retrouve une base cohérente, et l’eau ne repart pas en « sauna surprise ».

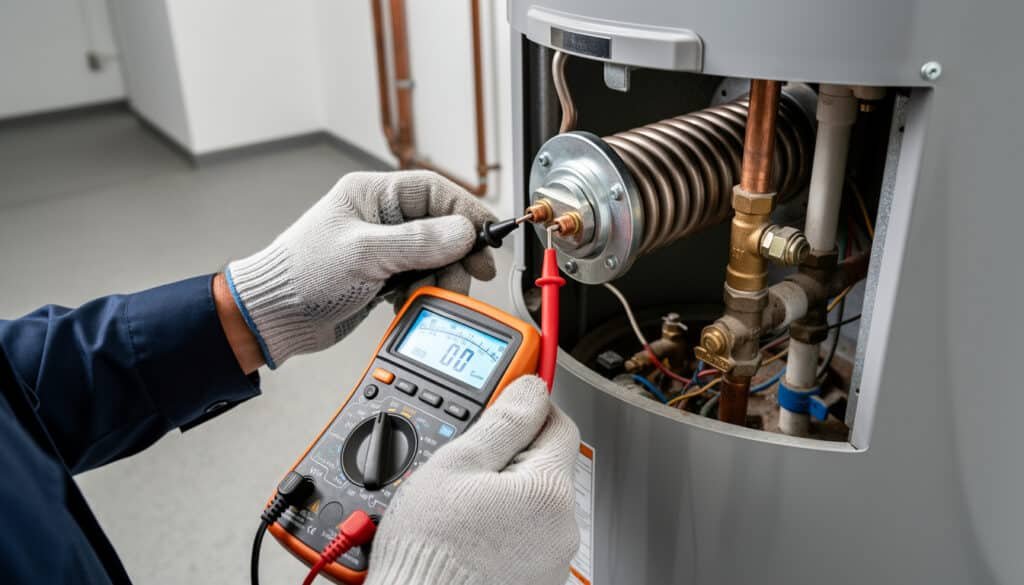

Test résistance électrique au multimètre : méthode en 5 minutes
Le multimètre devient ici le juge de paix. Le but : vérifier la continuité entre les deux bornes de la résistance, puis évaluer si la valeur mesurée colle à la puissance attendue.
Mesure ohmique : la lecture qui dit « OK » ou « HS »

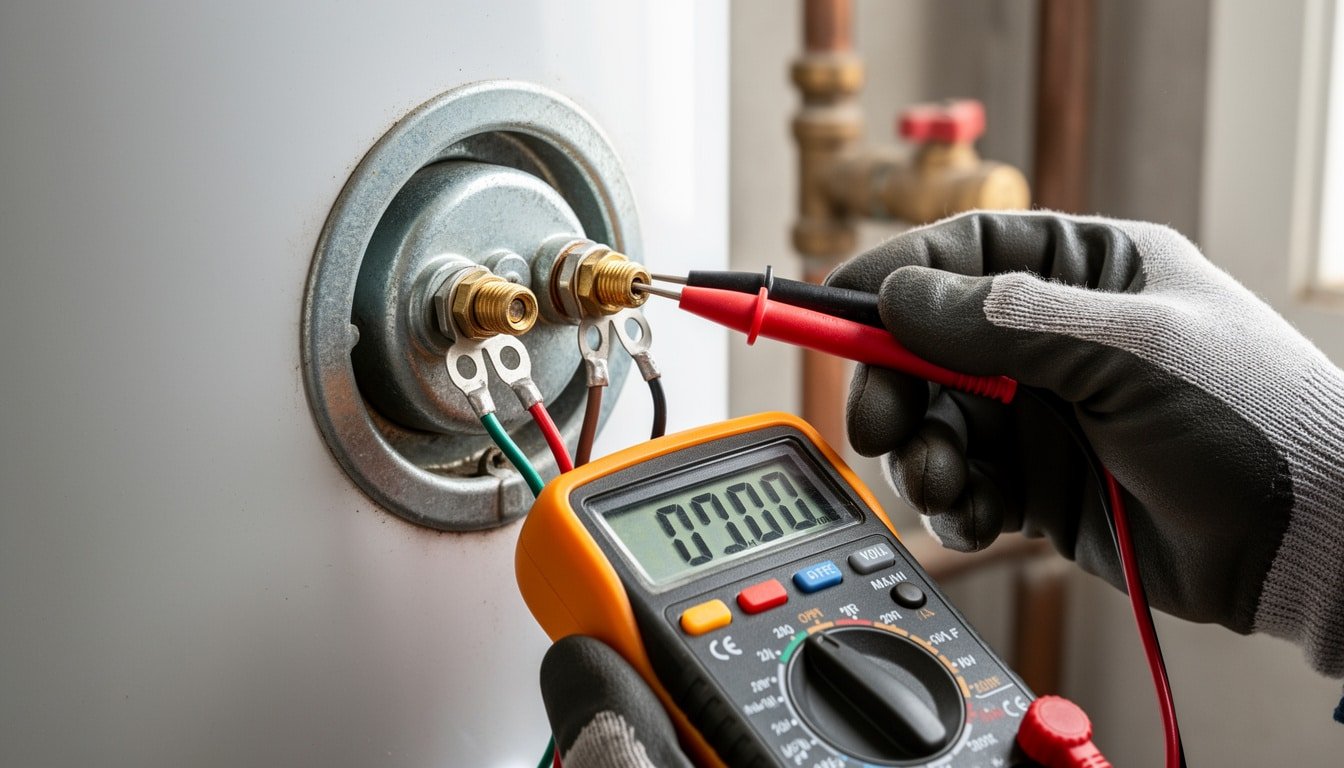

Régler l’appareil en ohmmètre (Ω), calibre 200 Ω si disponible. Placer les pointes de touche sur les deux contacts métalliques de la résistance, ceux qui apparaissent une fois le thermostat retiré.
Interprétation : une valeur affichée indique que la continuité électrique existe. Si l’écran affiche « 1 » ou « OL », la résistance est coupée, et un dépannage résistance devient logique.
Dans beaucoup de configurations domestiques, une résistance en état affiche souvent entre 15 Ω et 100 Ω. Cette plage varie selon la puissance et le type de chauffe-eau, donc le contrôle le plus fiable reste la comparaison avec la valeur théorique.
| Puissance de la résistance | Résistance théorique à 230 V (R = 230² / P) | Ce que suggère une mesure très éloignée |
|---|---|---|
| 1200 W | ≈ 44,1 Ω | Si très bas, court-circuit partiel, si OL, coupure |
| 1500 W | ≈ 35,3 Ω | Écart fort, élément endommagé ou mauvais point de contact |
| 2000 W | ≈ 26,5 Ω | Si instable, vérifier serrage et oxydation des cosses |
| 2400 W | ≈ 22,0 Ω | Si disjonction, suspecter surtout l’isolement |
Un exemple concret : une famille équipe un ballon de 200 L avec une résistance de 2400 W pour limiter le temps de chauffe. La mesure autour de 22 Ω confirme que l’élément correspond bien à sa plaque signalétique, et que la lenteur vient plutôt d’un entartrage massif ou d’un thermostat fatigué.
Test d’isolement : quand le chauffe-eau fait disjoncter
Une résistance peut avoir une valeur ohmique « correcte » et pourtant déclencher le disjoncteur, surtout si elle fuit vers la cuve. Pour ce contrôle résistance orienté isolement, mesurer entre une borne de la résistance et une partie métallique reliée à la terre (cuve/masse), appareil toujours hors tension.
Si une valeur apparaît (au lieu d’une résistance très élevée), il y a une fuite. Plus la lecture est faible, plus le défaut est sérieux. Sur le terrain, cette situation arrive souvent après des mois de tartre, quand l’élément chauffant travaille « encapsulé » dans une gangue minérale humide.
Remplacement : choisir la bonne résistance et éviter les erreurs classiques
Si le test confirme la panne, la règle est simple : remplacer par un modèle identique en caractéristiques, tension, puissance, référence compatible. Une résistance « à peu près » compatible chauffe parfois, mais elle peut aussi surconsommer, chauffer trop fort, ou ne pas rentrer correctement dans l’ensemble.
Étapes pratiques de remplacement sans fuite au remontage
Déposer la plaque de fixation en retirant les boulons, puis extraire l’ensemble résistance et protection thermique. Retirer l’écrou central si nécessaire pour libérer l’élément.
Le point le plus sensible est le joint d’étanchéité : il doit être remis propre, bien positionné, sans torsion. Une fuite lente peut ruiner l’opération, et finir en oxydation des connecteurs.
Coût et temps : à quoi s’attendre
Le temps varie surtout selon l’accessibilité et l’entartrage. Pour un débutant soigneux, compter autour de 10 minutes pour un contrôle de base (accès + mesure), et plus si une vidange est nécessaire. Un profil expérimenté peut faire le diagnostic en environ 5 minutes, quand l’accès est direct.
Pour éviter de surdimensionner ou sous-dimensionner l’appareil, un détour par le choix de la taille de chauffe-eau aide à relier capacité, puissance et confort, avant même de parler pièces.
Quand faire appel à une solution externe : pro, visio, outils de mesure
Certains cas valent un regard extérieur, surtout quand l’installation disjoncte, que le tableau électrique est ancien, ou que le chauffe-eau affiche des codes erreur. Un professionnel qualifié peut réaliser une mesure d’isolement plus poussée avec un mégohmmètre, et vérifier la protection différentielle, ce qu’un multimètre grand public ne remplace pas toujours.
Autre option pratique : l’assistance à distance en visio pour guider le démontage, identifier les bornes, ou confirmer la lecture du multimètre. C’est neutre, mais utile quand la seule incertitude bloque tout, et que la pièce est déjà commandée.
Pour relier panne et usage, le temps pour avoir de l’eau chaude donne des repères : un ballon lent n’est pas forcément en panne, il est parfois juste mal dimensionné ou entartré.
Quelle valeur doit afficher une résistance de chauffe-eau au multimètre ?
Souvent entre 15 Ω et 100 Ω selon la puissance, mais la référence la plus fiable est le calcul R = 230² / P. Si l’écran indique « OL »/« 1 » entre les bornes, la résistance est coupée.
Comment savoir si le problème vient de la résistance ou du thermostat ?
Si la mesure ohmique de la résistance est cohérente et stable, le souci peut venir du thermostat, d’un contacteur, d’un câblage ou d’un entartrage. Un diagnostic chauffe-eau complet inclut aussi la vérification des connexions et des organes de commande.
Pourquoi le chauffe-eau disjoncte alors que la résistance semble correcte ?
Une valeur ohmique correcte n’exclut pas une fuite à la terre. Un défaut d’isolement (humidité, tartre, microfissure) peut faire déclencher le différentiel. Le test d’isolement entre borne et cuve/terre aide à confirmer.
Faut-il vidanger le chauffe-eau pour tester la résistance ?
Non pour une simple mesure aux bornes si l’accès se fait côté capot et que rien n’est ouvert sur la cuve. La vidange devient nécessaire si la plaque de résistance est déposée ou si le joint doit être remplacé.
