La bonne distance entre les piliers dépend d’abord du portail choisi, pas l’inverse. Pour un portail battant, on part généralement de la largeur du portail et on ajoute les jeux de pose, souvent entre 7 et 10 cm au total selon les ferrures et la notice fabricant. Pour un portail coulissant, il faut raisonner en largeur de passage, puis ajouter la place de refoulement et les éléments de guidage.
Côté gaines, il vaut mieux les prévoir avant toute maçonnerie. Une gaine pour l’alimentation de la motorisation, une autre pour les commandes comme le visiophone ou les cellules, et une réservation adaptée entre les piliers évitent les reprises coûteuses. Et si la solution était plus simple qu’il n’y paraît ? Tout se joue avec trois réflexes : mesurer en plusieurs points, suivre la cote fabricant et anticiper les câbles dès le départ.
Pas le temps de tout lire ? Voici un résumé
Les bonnes cotes se jouent à quelques millimètres près, mieux vaut préparer l’ouverture et les gaines en même temps.
- Pour un portail battant, l’entraxe entre piliers correspond souvent à la largeur de pose fabricant, avec 7 à 10 cm de marge selon les accessoires.
- Mesurez l’ouverture en bas, au milieu et en haut, puis gardez la plus petite valeur pour éviter un portail qui frotte à la fermeture.
- Prévoyez au minimum deux gaines séparées, une pour la puissance et une pour les commandes, afin de simplifier motorisation et dépannage.
- Un portail coulissant demande aussi une longueur latérale suffisante pour le refoulement, sinon l’ouverture entre piliers ne sert à rien.
Distance entre piliers de portail : la cote juste selon le modèle
La mesure utile se prend entre les faces intérieures des piliers. C’est cette ouverture brute qu’il faut comparer à la largeur de pose donnée par le fabricant. Une largeur « théorique » notée sur un devis ne suffit pas si les gonds, les platines, les butées ou les caches prennent quelques millimètres de plus.
Pour un portail battant standard, beaucoup de fabricants donnent une cote de baie très précise. Sur un modèle de 3 m, l’entraxe final se situe souvent autour de 3,07 m à 3,10 m, selon le type de paumelles et le jeu central. Ce n’est pas une règle universelle, mais un repère utile quand la notice n’est pas encore sous les yeux.
Pour un portail coulissant, le raisonnement change. L’ouverture entre piliers doit bien sûr correspondre au passage voulu, mais il faut surtout ajouter la course latérale du vantail. Un coulissant de 4 m peut demander plus de 4 m de refoulement libre, hors moteur, butées et guide haut. Voilà pourquoi un portail bien choisi sur catalogue peut devenir impossible à poser sur un terrain trop court.
Portail battant : les valeurs Ă retenir avant de sceller
Le battant reste le cas le plus fréquent en maison individuelle. La base de calcul est simple : largeur du portail + jeux de fonctionnement + place prise par les ferrures. En pratique, on retrouve souvent un jeu minimal de 7 mm par côté, parfois davantage selon les systèmes de réglage.
Exemples courants pour se repérer :
- Pour un portail de 3 m, viser environ 3,07 Ă 3,10 m entre piliers selon la notice.
- Pour un portail de 3,50 m, l’ouverture utile tourne souvent autour de 3,55 à 3,61 m.
- Pour un portail de 4 m, il faut généralement prévoir 4,05 à 4,11 m.
- Avec une motorisation à bras ou à vérins, la cote imposée par la notice passe avant toute estimation.
Le point qui piège souvent ? Le portail « presque bon ». Celui qui ferme, mais en forçant un peu. Au quotidien, cette petite résistance fatigue les gonds, dérègle la serrure et use plus vite le moteur.
Portail coulissant : l’erreur classique vient du refoulement
Un coulissant ne demande pas le même type de vigilance. L’ouverture entre piliers peut être parfaite et pourtant l’installation rester bloquée faute de dégagement latéral. Le vantail doit pouvoir se ranger complètement le long de la clôture, sans heurter un mur, une boîte aux lettres ou une descente d’eau.
Il faut donc vérifier quatre points avant de commander :
- la largeur de passage réel souhaitée ;
- la longueur disponible pour le refoulement ;
- l’implantation du rail ou du système autoportant ;
- la place pour les butées, le guide et le moteur.
Sur les projets serrés, un plan coté avec les obstacles existants fait gagner un temps précieux. C’est souvent là que se joue la réussite du chantier.
Les questions de câblage arrivent juste après, car une ouverture bien dimensionnée sans gaines adaptées complique tout le reste.

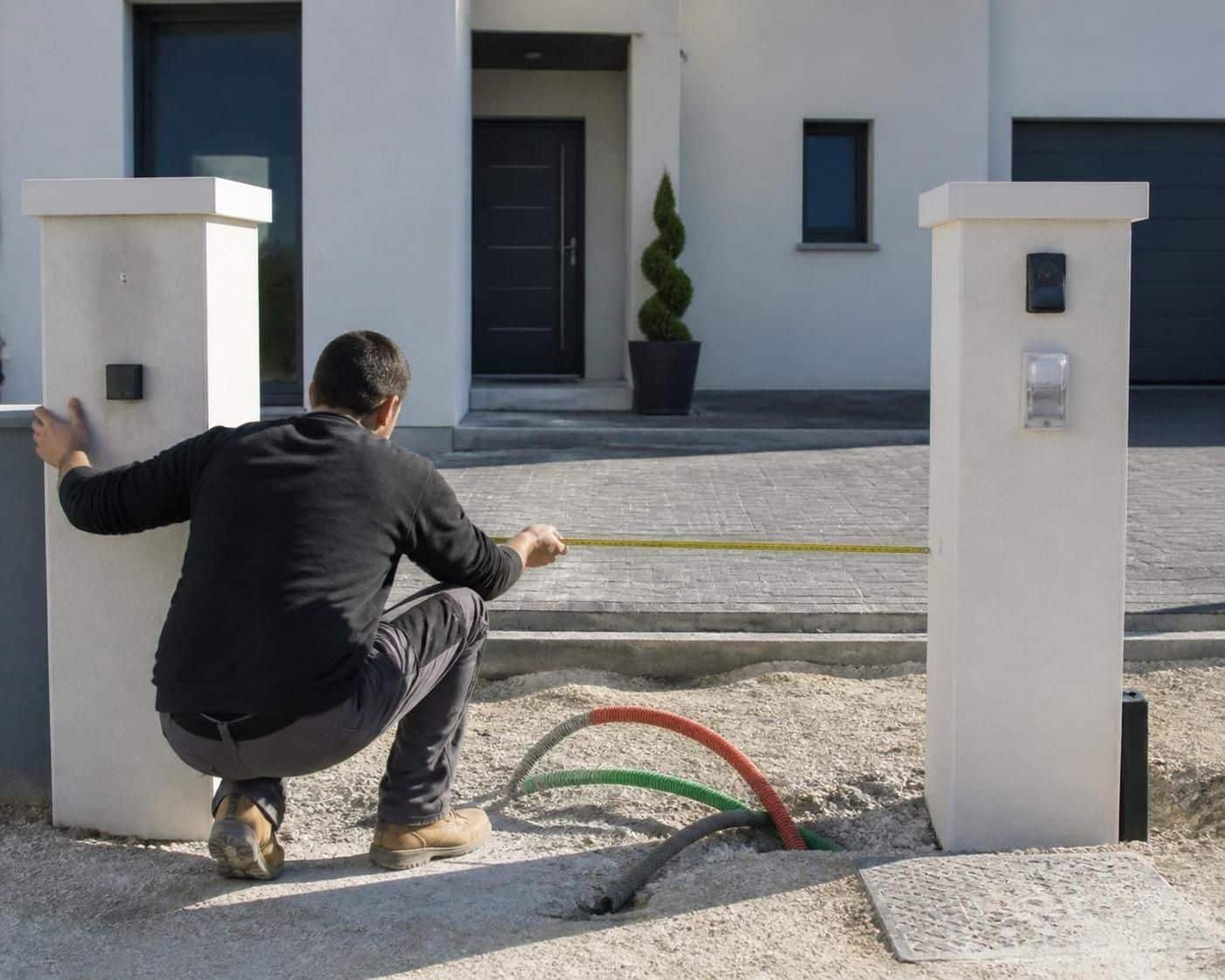

Comment mesurer l’écartement des piliers sans se tromper
Un mètre ruban ne raconte jamais toute l’histoire en une seule prise. Il faut relever la largeur en bas, au milieu et en haut, puis conserver la plus petite valeur. C’est la méthode la plus sûre pour éviter un vantail qui touche sur un pilier légèrement vrillé.
Cette vérification est d’autant plus utile sur des piliers anciens. Entre l’enduit, un léger faux aplomb ou une reprise de maçonnerie, quelques millimètres disparaissent vite. Or, sur un portail motorisé, un écart de 5 à 10 mm peut déjà se ressentir à la fermeture.
Les mesures Ă relever avant toute commande
Avant de fixer une cote, il faut relever plus large que la seule ouverture. Les installateurs procèdent souvent avec une fiche de chantier très simple, mais complète.
- Largeur entre les faces intérieures des piliers.
- Mesure en bas, au centre et en haut.
- Niveau du sol Ă gauche et Ă droite.
- Aplomb des supports au niveau Ă bulle ou au laser.
- Hauteur disponible sous Ă©ventuel chapeau, linteau ou branche basse.
- Zone de débattement des vantaux à l’intérieur de la propriété.
- Épaisseur des gonds, platines, butées et caches.
Un exemple concret aide à visualiser. Pour un portail battant de 3 m en deux vantaux de 1,50 m, avec 15 mm de jeu latéral par côté et 10 mm au centre, la largeur de pose doit coller exactement à la notice. Si le fabricant annonce 3000 mm de baie de pose, c’est cette cote qu’il faut respecter, sans improvisation.
Tableau pratique des repères de pose
| Élément contrôlé | Repère utile | Impact sur la pose |
|---|---|---|
| Largeur du portail | Base du calcul | Détermine l’ouverture utile entre piliers |
| Jeux latéraux | Souvent dès 7 mm par côté | Évite les frottements à l’ouverture et à la fermeture |
| Ferrures et gonds | Épaisseur variable selon modèle | Peut modifier la cote finale de plusieurs millimètres |
| Pente du terrain | À contrôler avant pose | Peut imposer un réglage de garde au sol |
| Motorisation | Notice fabricant prioritaire | Fixe parfois un entraxe ou un recul précis |
| Refoulement coulissant | Longueur latérale libre | Conditionne l’ouverture complète du portail |
Une mesure juste ne sert pas seulement à commander le bon produit. Elle évite aussi de reprendre la maçonnerie, ce qui coûte vite plus cher que le portail lui-même.
Quelles gaines prévoir pour un portail motorisé ou prêt à l’être
Les gaines se prévoient avant le béton, jamais après par confort. Même si le portail n’est pas motorisé tout de suite, laisser une réservation dès maintenant évite de casser un seuil ou de rouvrir une allée. Le bon réflexe est de séparer les réseaux pour garder une installation claire et plus simple à dépanner.
Dans la plupart des cas, il faut au moins une gaine pour l’alimentation électrique et une autre pour les commandes basses tensions. Si un visiophone, un feu clignotant, des cellules photoélectriques ou une gâche sont prévus, mieux vaut ajouter des passages dédiés plutôt que tout faire transiter dans un seul conduit.
Les gaines utiles à anticiper dès le gros œuvre
Voici le schéma le plus courant sur une maison individuelle équipée ou pré-équipée pour portail électrique :
- Une gaine pour l’alimentation 230 V depuis le tableau vers le moteur.
- Une gaine pour les cellules de sécurité entre les deux piliers.
- Une gaine pour le visiophone ou l’interphone.
- Une gaine pour la commande intérieure ou un bouton poussoir.
- Une réserve supplémentaire vide, très utile pour un futur accessoire.
Pour la partie visiophone, le choix du câble compte autant que son passage. Un guide comme quel câble prévoir pour un visiophone aide à choisir la bonne section avant de reboucher les tranchées. Même logique pour l’alimentation moteur, qui doit être raccordée avec un circuit protégé, point détaillé dans ce dossier sur le disjoncteur à prévoir pour brancher un portail.

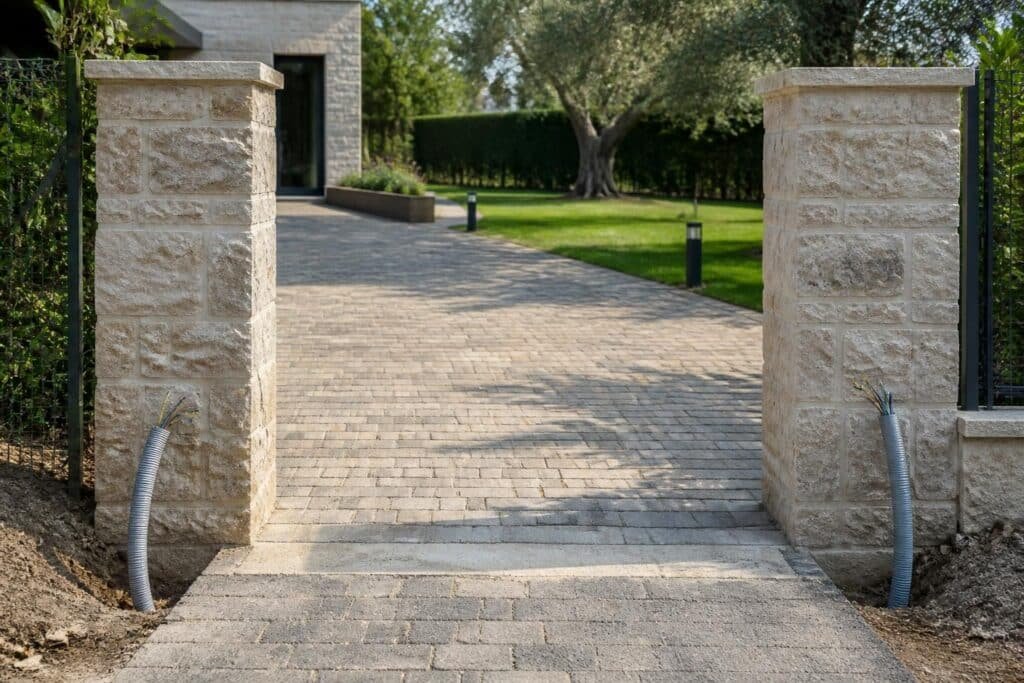

Le détail qui change tout ? Faire déboucher les gaines au bon endroit dans chaque pilier. Une sortie mal placée oblige parfois à percer la maçonnerie finie, avec un résultat rarement élégant.
Dimensions, profondeur et bon sens de chantier
Les diamètres de gaines varient selon les câbles, mais un conduit trop étroit devient vite une punition au tirage. Sur le terrain, beaucoup d’installateurs retiennent une gaine assez large pour accepter les câbles actuels et un éventuel ajout. C’est plus confortable, surtout sur un passage courbe ou long.
Pour un portail battant motorisé, il faut aussi prévoir la liaison entre les deux piliers quand le moteur et les accessoires ne sont pas tous du même côté. Dans les projets soignés, une gaine traverse sous le seuil, avec une courbe souple et accessible. Ce petit détour en amont évite un grand chantier plus tard.
Quand le projet devient plus technique, le regard d’un professionnel garde toute sa place. Un installateur qualifié, ou un bureau spécialisé sur les accès automatisés, peut vérifier la cohérence entre maçonnerie, moteur, câblage et sécurité. Des outils de plan de pose, des notices fabricants et des logiciels de dimensionnement existent aussi pour fiabiliser les cotes avant commande. Cette vérification reste neutre, mais elle fait gagner de la sérénité sur les ouvertures hors standard.
Le rĂ´le des piliers, du poids du portail et des cas particuliers
Tous les portails ne tirent pas de la même façon sur leurs supports. Un modèle en aluminium ou en PVC reste plus léger qu’un portail en bois ou en fer forgé. Cette différence joue sur la taille des piliers, les fondations et parfois sur la marge de pose.
Sur des configurations légères, des piliers de 20 x 20 cm ou 30 x 30 cm peuvent convenir selon la notice et la maçonnerie. Pour un ensemble plus lourd, ou motorisé, on rencontre souvent des sections de 40 x 40 cm. Ce n’est pas un caprice esthétique. C’est un choix de tenue mécanique.
Ce qui change vraiment la distance finale
Plusieurs situations obligent Ă ajuster la cote ou le type de pose :
- terrain en pente avec garde au sol Ă conserver ;
- portail très large, au-delà de 3 m, avec efforts plus marqués ;
- piliers anciens dont l’aplomb n’est plus parfait ;
- portail asymétrique ou avec portillon intégré ;
- motorisation à bras, à vérins ou système coulissant au sol.
Sur une entrée en légère pente, un vantail peut très bien passer à la fermeture et toucher au sol à mi-course. Sur des piliers anciens, l’écart haut/bas peut imposer un recalage ou une reprise de support. C’est là qu’une pose « au millimètre » prend tout son sens.
Combien prévoir en budget si la motorisation entre en jeu
La distance entre piliers et les gaines influencent aussi le coût global. Si tout est anticipé dès le départ, la motorisation reste plus simple à intégrer. En revanche, une reprise de seuil ou un tirage de câble après pose fait grimper la facture.
Pour se faire une idée réaliste, un point de repère utile reste le prix d’un portail électrique avec pose. Et pour ceux qui prévoient l’automatisation dans un second temps, ce guide sur le choix d’un moteur pour motoriser un portail permet d’anticiper les contraintes sans se précipiter.
Une entrée bien préparée coûte souvent moins cher qu’une entrée corrigée après coup. La nuance paraît discrète, l’effet sur le budget l’est beaucoup moins.
La séquence de contrôle avant scellement définitif
Avant de bloquer les piliers, mieux vaut faire un dernier tour de vérification. C’est le moment où l’on évite les erreurs pénibles à corriger, celles qui se voient tous les jours ensuite. Une présentation à blanc, quand elle est possible, reste la meilleure sécurité.
- Mesurer l’ouverture entre piliers en trois points.
- Contrôler l’aplomb et l’équerrage.
- Comparer la cote relevée à la notice fabricant.
- Positionner gonds, platines ou rail sans fixation définitive.
- Vérifier la garde au sol et le jeu latéral.
- Tester l’ouverture complète, puis la fermeture.
- Ajuster butées, verrouillages et accessoires.
- Valider ensuite le scellement ou le serrage final.
Sur un portail automatisé, un essai lent en ouverture puis en fermeture aide à repérer tout effort anormal. Si un vantail force dès la première manœuvre, le problème vient rarement du moteur. Il vient presque toujours d’une géométrie mal préparée.
Après la pose, l’entretien garde aussi son importance. Un nettoyage régulier et un contrôle des réglages prolongent la tenue de l’ensemble, comme expliqué dans ce dossier sur l’entretien d’un portail. Une installation bien pensée reste agréable plus longtemps.
Quelle distance laisser entre deux piliers pour un portail battant de 3 m ?
Dans beaucoup de cas, il faut viser environ 3,07 m à 3,10 m, mais la seule cote fiable reste celle de la notice fabricant. Les jeux latéraux, les gonds et le jeu central peuvent faire varier la mesure de plusieurs millimètres.
Faut-il prévoir des gaines même sans motorisation immédiate ?
Oui. Laisser au moins une gaine d’alimentation et une gaine de commande pendant les travaux évite de casser le seuil plus tard. C’est particulièrement utile si un visiophone, des cellules ou une motorisation sont envisagés.
Pourquoi mesurer l’ouverture en haut, au milieu et en bas ?
Parce que les piliers ne sont pas toujours parfaitement parallèles. On conserve la plus petite mesure pour éviter qu’un portail battant ne frotte ou ne force en fermeture.
Quelle taille de pilier choisir pour un portail lourd ?
Pour un portail en bois, en acier ou motorisé, des piliers de 40 x 40 cm sont souvent retenus, selon la portée et la maçonnerie. La notice du fabricant et l’avis d’un poseur restent les références à suivre.
Quand demander une validation par un professionnel ?
Dès que l’entrée est en pente, que les piliers sont anciens, que le portail dépasse 3 m, ou qu’une motorisation doit être intégrée. Une vérification avant scellement évite souvent des reprises de maçonnerie et des réglages sans fin.
